Paso 1: Receptor inalámbrico + Monitor de temperatura

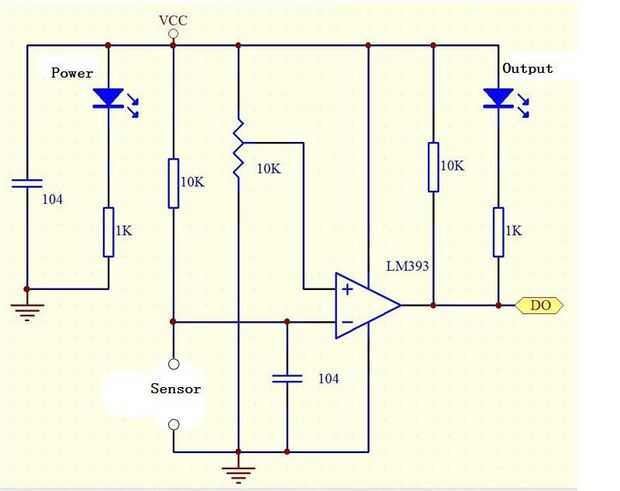

Althougth el circuito tal vez fácil para los estudiantes de electrónicos, me tarda 2 horas para entender. Como el termistor NTC, así como la temperatura más alta que el valor ajustado por el potenciómetro, el LED será ON y será apagado como la temperatura más baja que el valor ajustado.
Pero no quería que me proponía. Necesito un timbre gritando cuando la temperatura es baja y guardar silencio cuando la temperatura es alta. Por lo tanto, hacer algunas modificaciones:

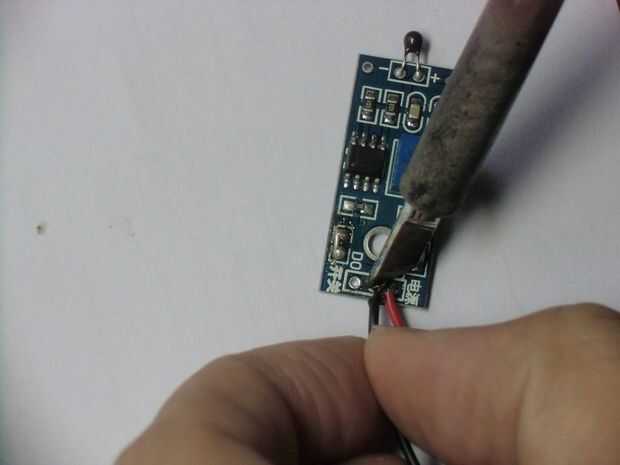

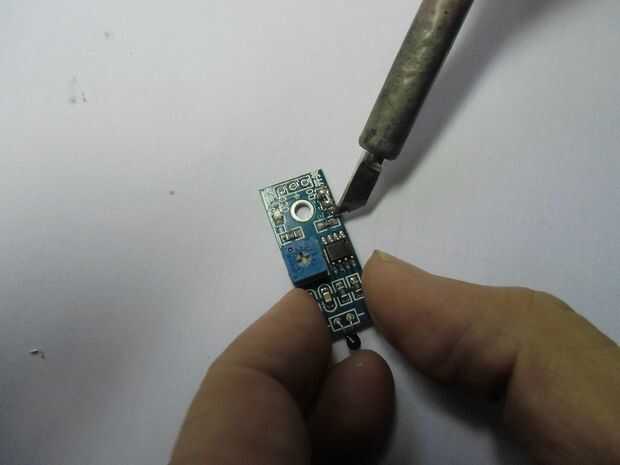

1. soldadura de lo LED

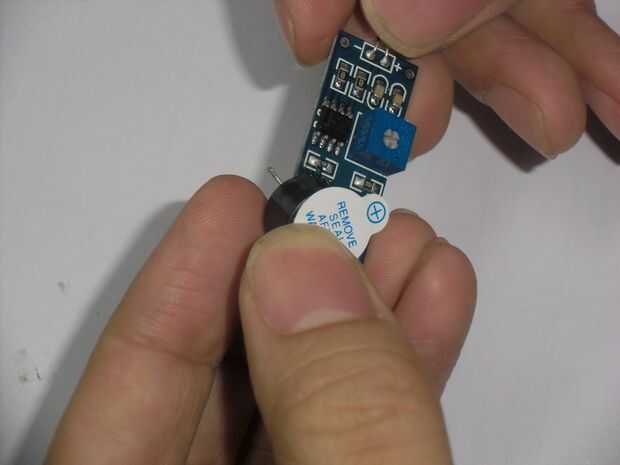

2. Añadir un timbre entre la salida y la tierra.

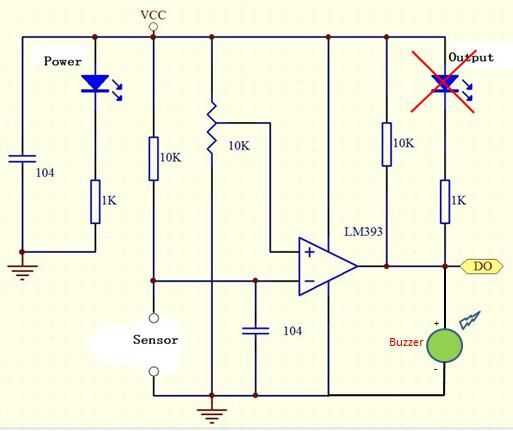

Como schematic_2 anteriormente.
Y, para cumplir con los requisitos actuales del zumbador, modifiqué la resistencia entre VCC y la salida de la LM293 de 10 K a 120 ohmios.
Luego, conecte el receptor inalámbrico para el circuito de alimentación de la Junta. Conecte el rojo cable al cable VCC y el negro a tierra.
