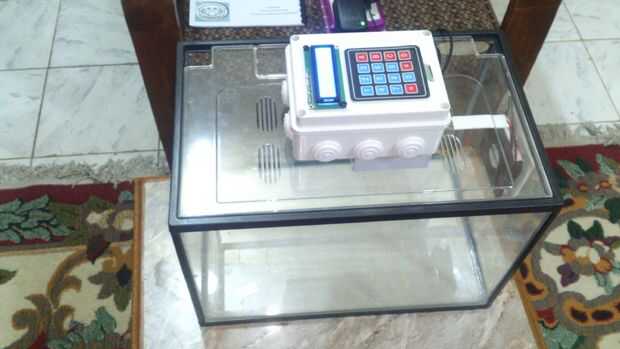

Elegante invernadero (3 / 4 paso)

Paso 3: trabajo

1-

se conecta la pantalla LCD como abajo

Pines del LCD

-2 y 15 a + 5V

-1,3,5,16 a la tierra

-6,4,11,12,13,14 a arduino pin 7,6,5,4,3,2

2-

conectado el teclado al arduino pin 22,24,26,28,30,32,34,36

3-

conectado el DHT11 al pin 9

4-

conectado el relé Chanel a arduino pin A0 y A1
