Elegante LED casco (1 / 9 paso)

Paso 1: La teoría

Ley de ohms indica que I = V / R . En este sentido, es corriente en amperes (o mA que en LED), V es la diferencia de potencial en voltios, y R es resistencia en ohmios

Puesto que esta ecuación se utiliza para todo el circuito, no es muy útil para nosotros el camino es ahora.  Tenemos que cambiar por lo que nos dará el valor de resistencia que necesitamos.  Esta ecuación es:

R = (Vs-Vl) / I

Vs es la tensión de alimentación; lo que sale de la batería.  En este proyecto es 9 voltios.

VI es el voltaje del LED.  Es el voltaje que el LED debe tener.  Se indica en las hojas de datos de que usted puede encontrar generalmente en el sitio web que usted compró su LED.  En mi caso, el LED blanco tengo era 3,5 voltios.

I es el amperaje del LED funciona en.  Es generalmente 20 a 30 mA (0,03 0,02 amperios).  También se puede encontrar en la hoja de datos para tu LED.  Mina fue de 20 mA.

Así que si iba a adjuntar 1 LED blanco a la batería tengo
R = (9-3, 5) / 0.02
R = 275 ohmios

Esto significa que quieres tener como mínimo una resistencia de Ohm 275, sin embargo para mantener la vida de la batería sería más inteligente utilizar 300 a 330 Ohm resistente

Ahora, ya que un LED es un poco debilucha para una cabeza de luz vamos a poner los LEDs en no sólo en la serie pero en serie y paralelo.

Las matemáticas obtiene un poco más complicada de aquí en adelante.

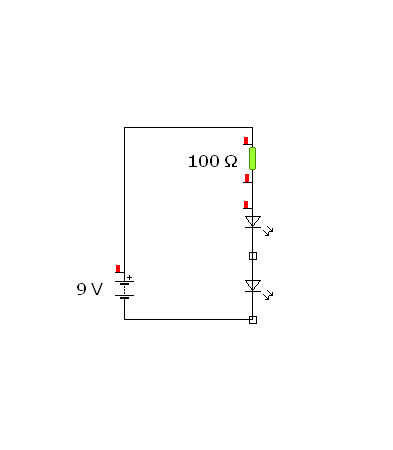

Si ponemos 2 de estos LEDs blancos en serie tenemos que usar la ecuación
VL = número de LEDs x LED Voltaje
VL = 2x3.5
VL = 7

R = (9-7) / 0,2 * importante * número de LEDs no cambia el amperaje en la ecuación *
R = 100

¿OK, así que podemos hacer 2 LED en serie, pero podemos hacer 3?

VL = 3 x 3.5
VL = 10.5

R = (9-10,5) / 0.02
R =-75

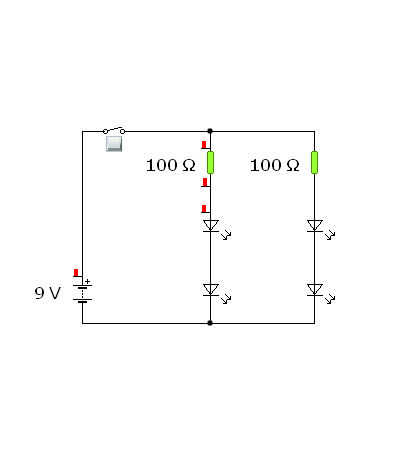

No podemos tener un resistor negativo así que tenemos que mantener con 2 en la serie, pero queremos tener 4 LED.  La manera de hacerlo es tener dos juegos de dos series de LEDs en paralelo. Vale, que está muy mal redactado, pero la imagen de abajo debe aclarar mucho.

Ahora que usted entiende el proceso de ir y probar con sus LEDs.

Si no eres bueno en todo este material de matemáticas sólo podría ingresar su información en
Este sitio
Sin embargo si sabes cómo y por qué sus circuitos de trabajan hace todo mucho más fácil cuando usted consigue en electrónica más complicada.

Las ilustraciones fueron creadas en Yenka y editadas en Photoshop Elements
