Elegante media botella de luces (4 / 18 paso)

Paso 4: esquema

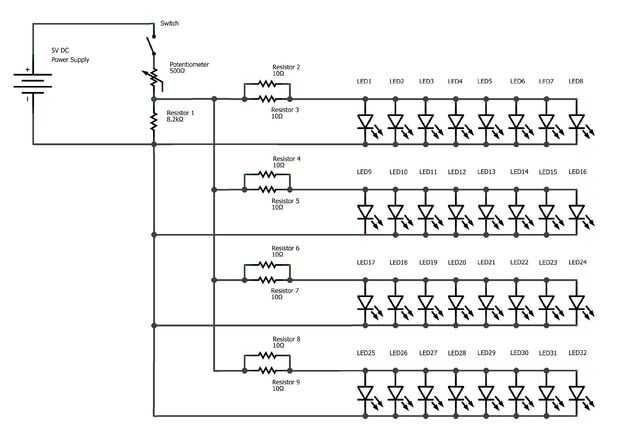

Mira mi diagrama que describe las conexiones eléctricas.

Para tener 8 LEDs en paralelo para cada lámpara en serie con resistencias de 2 x 10 Ohm en paralelo.

Para el regulador de brillo utilizo un 0-500 Ohm potenciómetro y una resistencia de 8.2 kOhm y usando éstas forman un divisor de potencial. El punto medio es donde conecto las luces de LED.

Si modifica el número de LEDs, la fuente de alimentación o algo más, deberás medir la corriente a través de los LEDs. Con su máximo brillo, es bueno mantener la corriente a través de los LEDs menos 15mA.
