Elegante Panel Solar con Arduino (3 / 14 paso)

Paso 3: Cableado parte 1

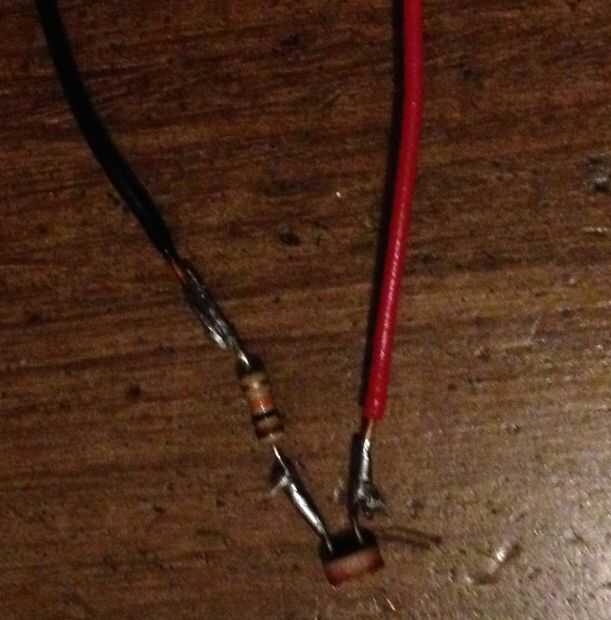

Yo he dividido este primer paso en 3 pequeños pasos para que sea más fácil seguir. Asegúrese de que a usted mismo de la foto de arriba también.

  1. Primero lo que tienes que hacer es soldar el cable rojo a una pierna de la fotocélula debe ser aproximadamente de 4 pulgadas de largo. La fotocélula no cuenta ninguna polaridad asignada, que significa que usted puede soldar a lo a lo que la pierna le quiere. Se trata de los + 5v cable
  2. Luego hay que soldar una de sus 10 resistores de k a la otra pata de la fotocélula. Otra vez ni la fotocélula o la resistencia ha asignado polaridad por lo que se puede soldar sin embargo te gusta.
  3. Y último pero no menos suelde el cable negro al otro extremo de la resistencia de 10 k. También debería ser aproximadamente de 4 pulgadas de largo. Este será el cable GND.

* Consejo: para hacer soldadura más fácil derretir un poco de soldadura a cada una de las cosas que desea se unen. Luego juntarlos y derrite la soldadura para crear un buen porro. No dude en aplicar soldadura más si crees que es necesario.
