Paso 5: Cableado parte 3

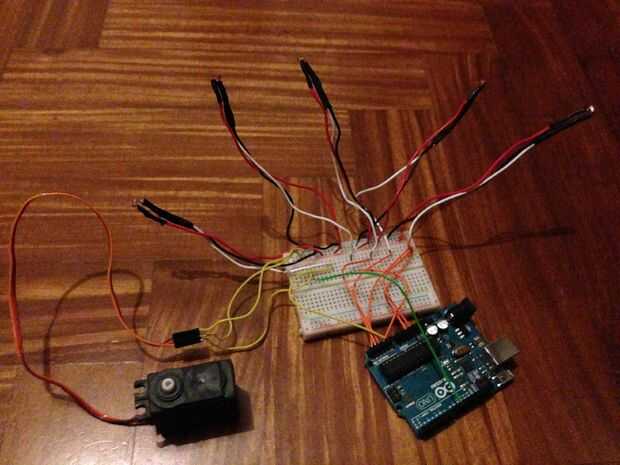

Ahora será conectarlo a Arduino. Esto es donde las cosas son un poco duras pero desnudo conmigo, se dividen en pasos para que sea tan fácil de entender posible.
Conexiones generales
- Conecte un puente de 5v de Arduino a la + tren en el protoboard
- Conectar un puente de tierra en el Arduino al - riel en el protoboard
Conectar el servo
- Conecte un puente desde el + tren de la placa a la entrada de 5v en el servo (cable rojo)
- Conecte un puente del carril del - sobre la placa a la entrada de tierra en el servo (cable negro o marrón)
- Conecte un puente del pin DIGITAL 9 de Arduino a la señal de entrada en el servo (hilo blanco o naranja)
Célula fotoeléctrica 1
- Conecte el cable de 5v de la fotocélula para la + tren en el protoboard
- Conecte el cable GND de la fotocélula en el - riel en el protoboard
- Conecte el cable de salida (el alambre 3 hemos añadido) al pin analógico 1 en Arduino
Fotocélula 2
- Conecte el cable de 5v de la fotocélula para la + tren en el protoboard
- Conecte el cable GND de la fotocélula en el - riel en el protoboard
- Conecte el cable de salida (el alambre 3 hemos añadido) al pin analógico 2 en Arduino
Fotocélula 3
- Conecte el cable de 5v de la fotocélula para la + tren en el protoboard
- Conecte el cable GND de la fotocélula en el - riel en el protoboard
- Conecte el cable de salida (el alambre 3 hemos añadido) al pin analógico 3 en Arduino
Fotocélula 4
- Conecte el cable de 5v de la fotocélula para la + tren en el protoboard
- Conecte el cable GND de la fotocélula en el - riel en el protoboard
- Conecte el cable de salida (el alambre 3 hemos añadido) al pin analógico 4 en Arduino
Fotocélula 5
- Conecte el cable de 5v de la fotocélula para la + tren en el protoboard
- Conecte el cable GND de la fotocélula en el - riel en el protoboard
- Conecte el cable de salida (el alambre 3 hemos añadido) al pin analógico 5 en Arduino
