Elegante Panel Solar con Arduino (6 / 14 paso)

Paso 6: Construcción de la caja

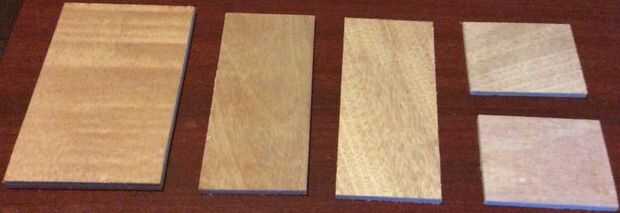

Esta caja está hecha de 12 diferentes piezas de madera contrachapada de 1/8". Ahora vamos a cortar 5 de ellos para crear el marco principal de la estructura. Te daré las medidas y a continuación mostrar algunas fotos. Eso será más que suficiente para seguir esta estructura. Hice la base de madera contrachapada de 1/4 de pulgada pero puede también ser hecho de madera contrachapada de 1/8 de pulgada si no tienes 1/4 de pulgada.

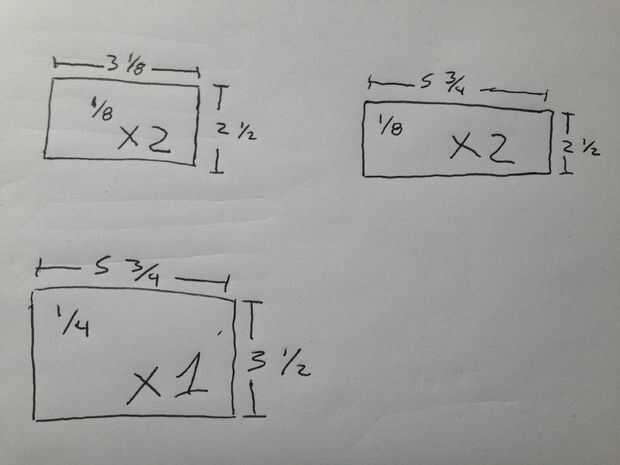

La base:

5 3/4 x 3 1/2

* sólo uno


Parte #2 el frente y la espalda:

3 1/8 x 2 1/2

* tienes que hacer dos de estos

Parte #3 los dos lados:

5 3/4 x 2 1/2

* tienes que hacer dos de estos
