Elegante Plugin (4 / 5 paso)

Paso 4: Conecte el circuito eléctrico

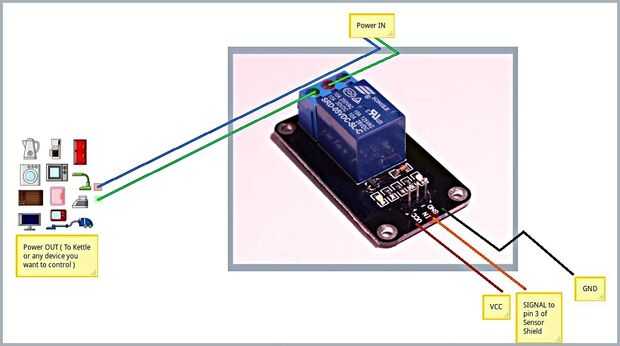

-Conectar el Pin 13 a la señal del relé con un cable hembra macho.
-Conectar el Pin 5V de arduino con Pin Vcc en el relé con un cable hembra macho.
-Conectar la tierra del arduino a la tierra del relé con un cable hembra macho.

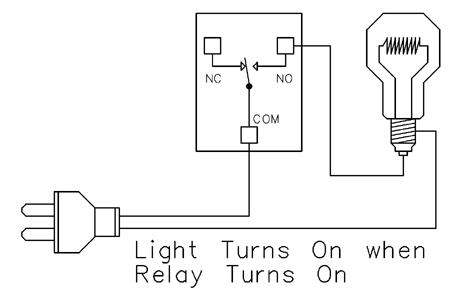

-Conecte el común (COM) del relé al macho enchufe con cable de 0,5 m y la otra terminal del enchufe al conector hembra. Finalmente el terminal de tierra del enchufe hembra debe conectarse el Normal abierto (NO) terminal con el cable de 0,1 m.

Todos estos pasos se realizan para el arduino al colocar el protector a él. Por lo tanto, por lo tanto, el cableado será con el escudo no la arduino uno mismo.
