Paso 3: Soldar LEDs
Tenemos que conectar una resistencia a cada LED para limitar la corriente que fluye a través de él. Elegí utilizar resistencias de 1Kohm y los LEDs en la 10mA (mitad su corriente nominal), pero quizá quieras usar 470 ohm o más pequeños dependiendo de su fuente de alimentación y LED. Tenga en cuenta que hasta 31 LEDs se encenderán a la vez ("él está veinticinco minutos pasado once"), si manejas cada LED en 20mA va a necesitar una fuente de alimentación de 620mA - esto es parte de la razón por qué lo planeado para 10mA pieza.

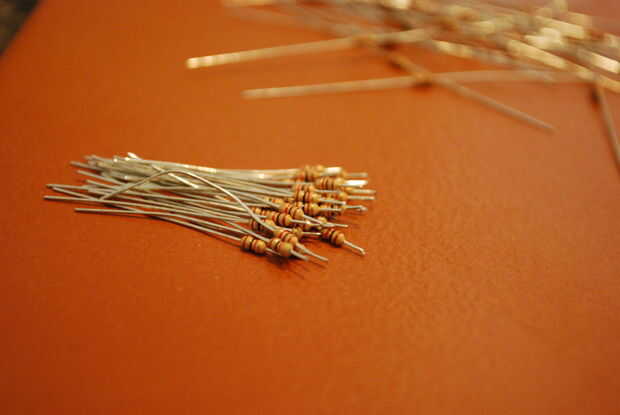

En primer lugar, cortar un cable de cada resistor dejando unos 3-5mm (ver foto 1).

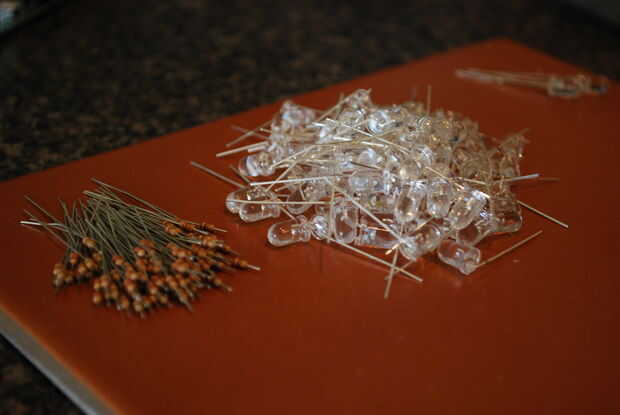

A continuación, preparar los LEDs:

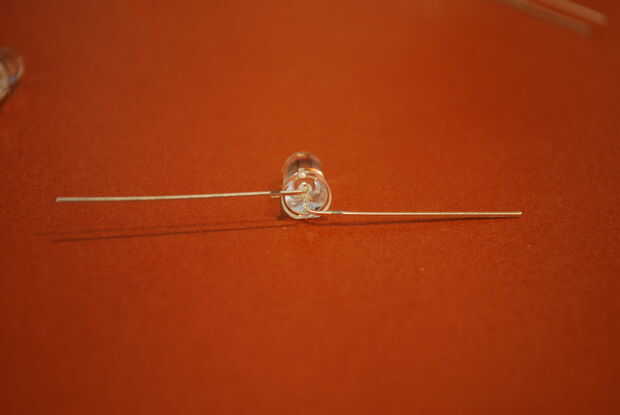

-doblar las puntas de direcciones opuestas
-vamos a conectar una resistencia en el ánodo (+) de cada LED. El ánodo es el cable más largo y enfrente el lado plano del LED - foto 2

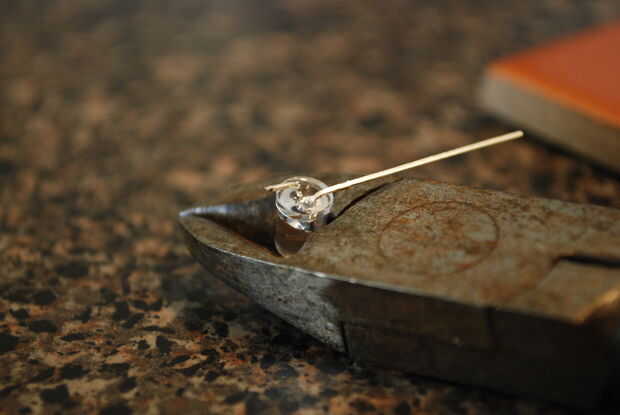

-recorte el ánodo de manera que queda un pequeño trozo ~ 3-5mm (incluso no debería extenderse más allá de la base del LED) - foto 3
Ahora, le Solde un resistor para cada LED:
-colocar el LED en algún tipo de plantilla para mantenerla firme - un pedazo de cartón con un agujero perforado funciona bien

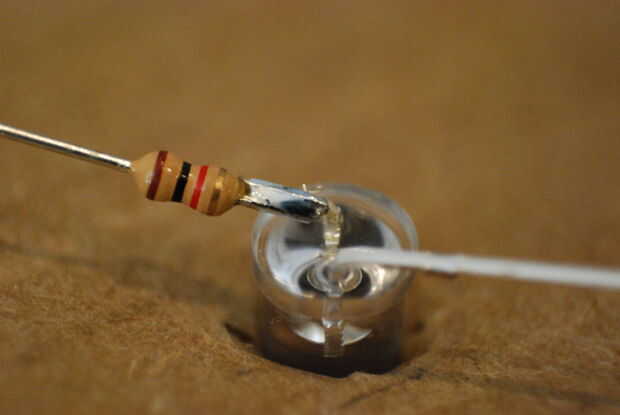

-Mantenga el cable corto de la resistencia junto al cable cortado del LED y virar a ellos junto con un poco de soldadura (Foto 5)

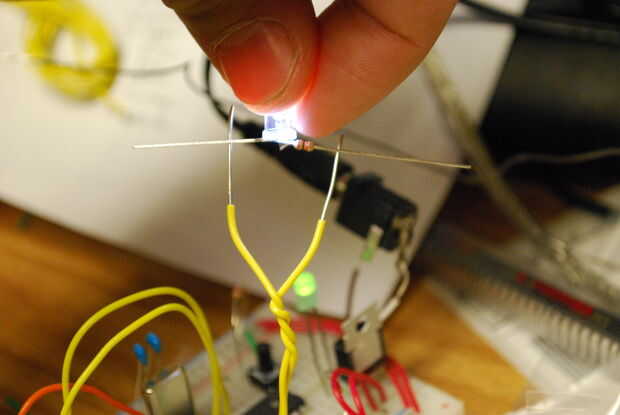

-probar el combo LED-resistor en una fuente de 5v para asegurarse de que la soldadura es buena y la polaridad es correcta (foto 6)
