Paso 7: Cableado para Arduino
En primer lugar, usted querrá programar Arduino antes de colocarlo en el circuito. El código que utilicé (WordClockModified.pde) es una versión ligeramente modificada del código original de drj113, actualizada de forma que las conexiones coincidan con mi versión y he cambiado los botones para ser horas de antelación y avance en minutos en lugar de minutos hacia adelante/hacia atrás.
Space-Wise, probablemente no serás capaz de montar la placa USB de arduino todo dentro del marco, y no hay razón que de todos modos, así que decidí crear un independiente ATMega168. Si haces este Asegúrese de que utilizar un cristal, no un resonador - resonadores son simples ya que no necesita separar los condensadores, pero cristales tienden a ser más precisa que es importante en un reloj.
En su mayor parte he seguido el esquema de drj113 con algunos cambios:
-He conectado el pin de salida activar los registros de desplazamiento a un pin PWM en el ATMega168 (en lugar de simplemente atarles alta) por lo que yo podía atenuar los LEDs mediante programación
-He añadido un potenciómetro a un pin de entrada analógico para ajustar el brillo (se podría sustituir un fotoresistor para que las luces se atenúan cuando está oscuro)
He subido un mini esquema dibujó para ayudar a los componentes de alambre (Nota: las conexiones en mi versión son diferentes a los utilizados por drj113)

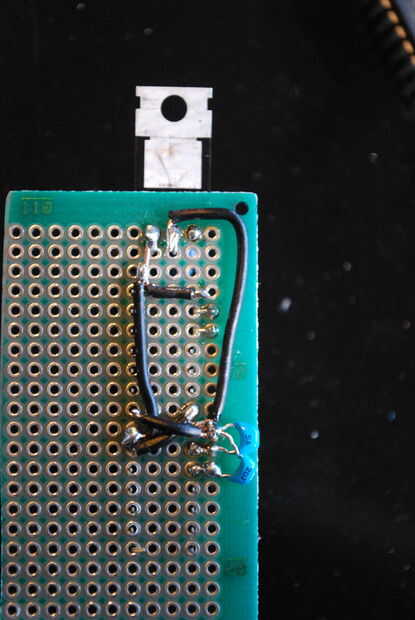

Para empezar a construir el controlador, puede que desee utilizar una placa para prototipos de diseño (Foto 1). Una vez que están convencidos de que las cosas funcionan como se espera, es tiempo de pasar a un diseño más permanente.

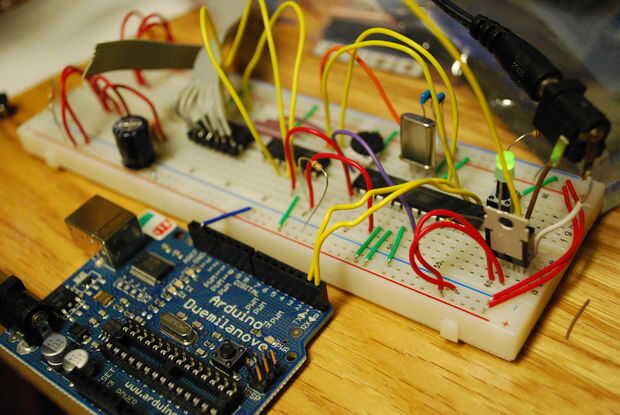

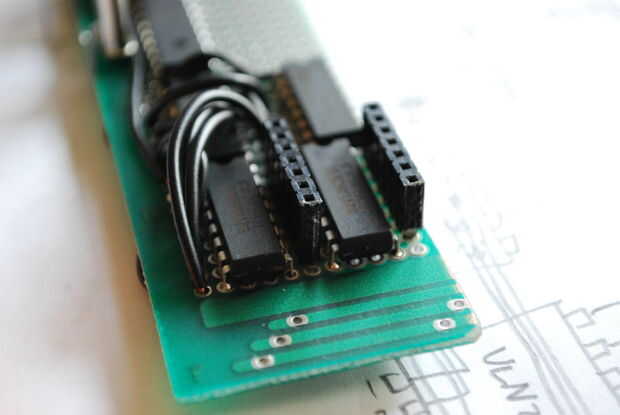

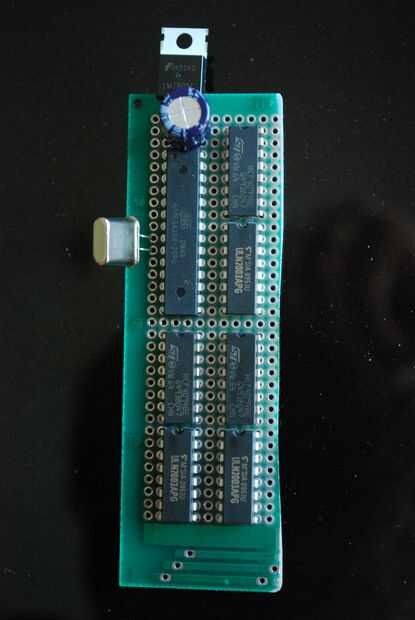

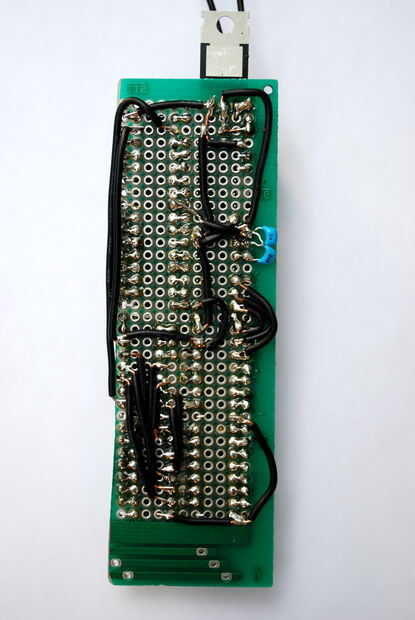

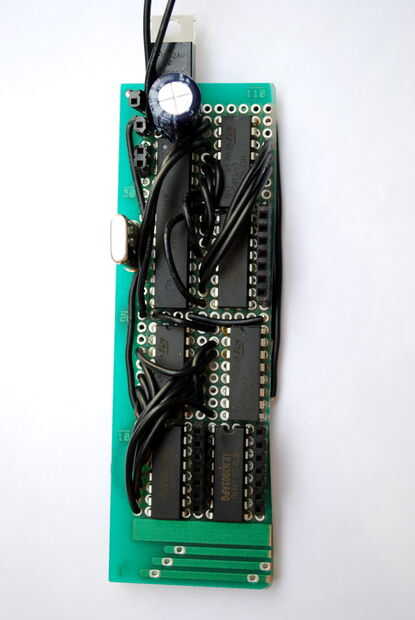

Comience por cortar un pedazo de protoboard y trazar los componentes para asegurarse de que todo encaja bien (Foto 2). Entonces empezar el cableado de los componentes. Empecé con el regulador de voltaje y el ATMega168 y aseguró que el microcontrolador fue conectado correctamente antes de continuar (Foto 3 - Nota: la parte superior de la Junta era bastante estrecho, así que alambré algunas cosas en la parte inferior). Entonces alambré hasta los registros de cambio y los controladores, comprobar para asegurarse de que cada sistema trabajado correctamente antes de continuar (foto 4 muestra la junta después de que dos conjuntos de controladores/registro de cambio ha sido cableada). La tarjeta controladora completa puede verse en las fotos 5 y 6.
