Elementos de taller de la reacción en cadena (5 / 10 paso)

Paso 5: Componentes electrónicos

Tener componentes electrónicos montados en robustas formas puede ayudar a animar a los estudiantes para pasar de simplemente conectar objetos físicos a la incorporación de circuitos e interruptores en su creación.

Preparación para el juguete

Conseguir un juguete de canto/baile.

Usando la cuchilla exacto y tijeras, corte la piel y quitar el relleno del juguete. Como disecan, trabajar con cuidado para no cortar los cables ocultados bajo la superficie

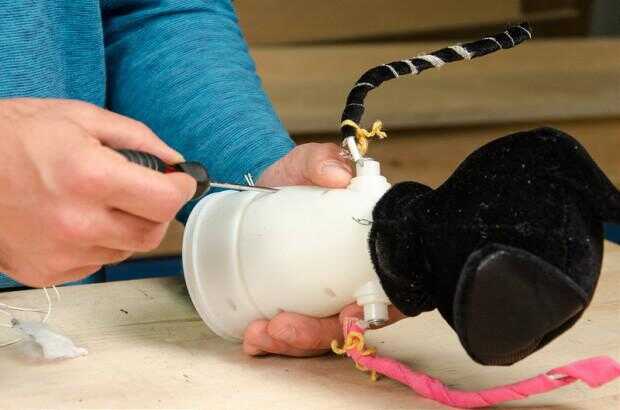

Una vez que se quita la piel y relleno, aflojar o cortar el cuerpo para que puedan ver los componentes electrónicos.

Rastrear los cables para descubrir qué elementos que controlan.

Corte los cables a la batería y el interruptor (generalmente en la mano o el pie).

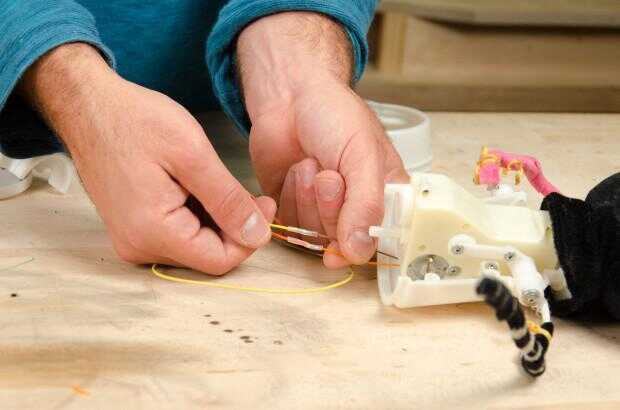

Encontrar el motor que desea activar (a veces hay más de uno), cortar los cables cerca de la placa de circuito (del motor) y tira de los extremos de los cables.

Hubiera podido en más de alambre recubierto para extender los cables de soldadura.

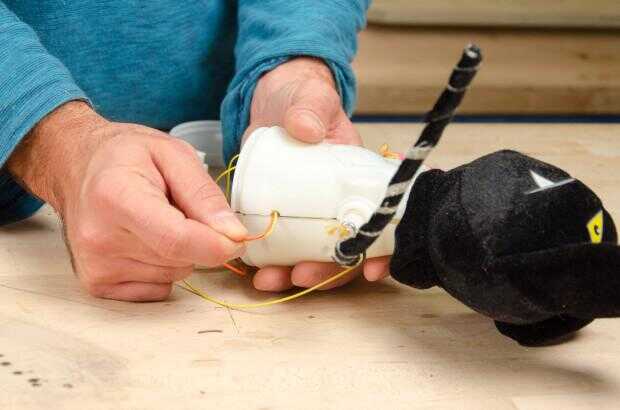

Cuidadosamente ponga el juguete nuevo juntos para que el alambre lleva extienden fuera del cuerpo plástico.

Montado juguetes

Si no hay ningún 'pies' para el juguete a caminar en su propia, sería mejor montar la parte móvil del juguete en un bloque de madera con clavos para la estabilidad y la facilidad de conexión.

Cortar y lijar un bloque de madera para ser alrededor dos veces más grande que la parte que se montará en él.

Averiguar la mejor orientación para el montaje de la parte electrónica del bloque. Necesitará taladrar un agujero y ATA una amarra, o tendrá que idear otro método de montaje.

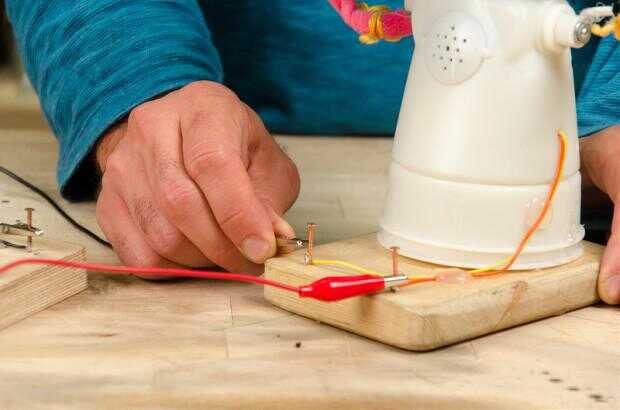

Libra dos clavos de cobre en el bloque cerca de la parte delantera del juguete.

La soldadura de los conductores de los cables de las uñas.

Poner una gotas de pegamento caliente del derretimiento en la parte superior los cables en algún sitio en el centro para ayudar a evitar que rompa durante el uso.

Mover juguetes

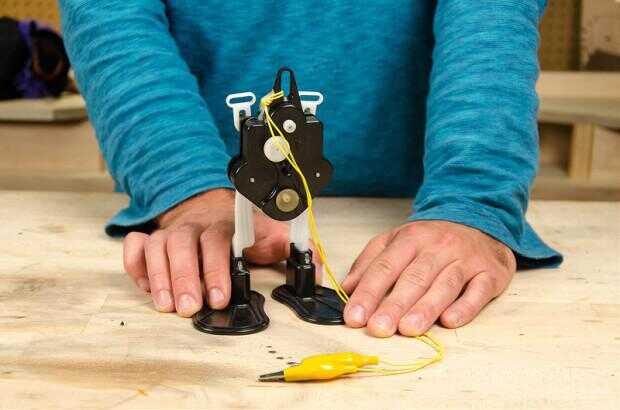

Si las piezas restantes incluyen 'pies' que permiten el juguete para colocar en ella propia, es mejor preparar para que el juguete "anda"

Tome un cable de clip cocodrilo y cortar uno de los clips.

Pele el extremo del alambre y soldadura a un extremo del cable conectado al motor.

Repita para el otro lado del motor.

Los paquetes de baterías

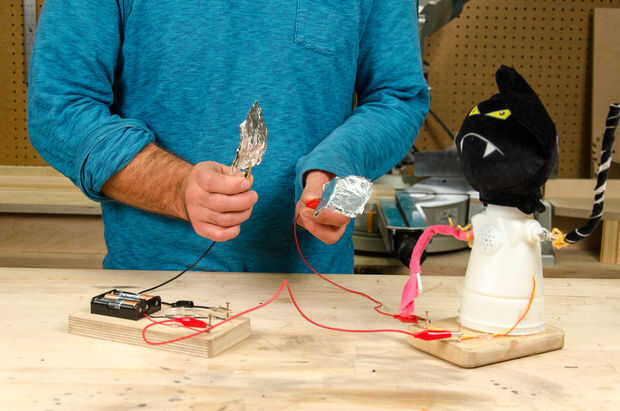

También puede montar baterías en bloques de madera de forma similar con clavos de cobre. Con estas piezas adicionales, usted puede utilizar pinzas y papel de aluminio cambia a desencadenar los movimientos electrónicos como parte de la reacción en cadena.
