Paso 6: cableado
Cableado del motor paso a paso de una instalación de alambre de 8 a 4 hilos se realizó utilizando la codificación de color garabateado hacia abajo después de una búsqueda rápida.

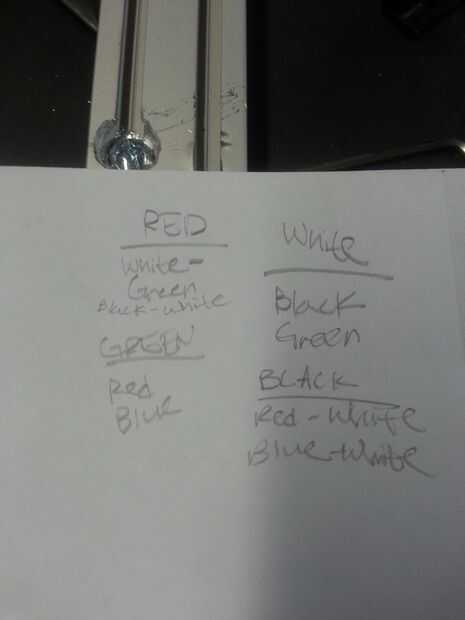

La primera y segunda imagen explica mejor que yo podría describir.

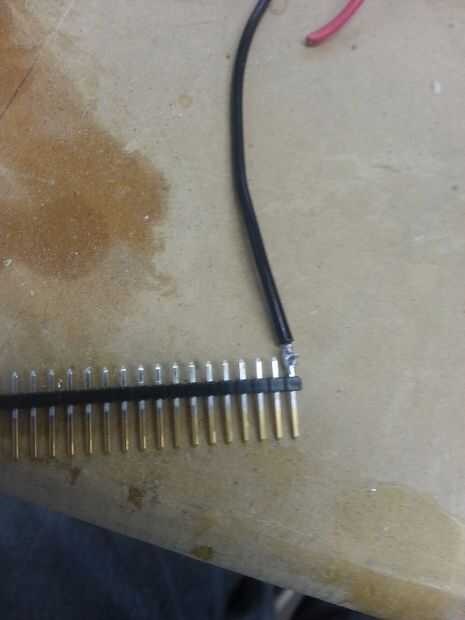

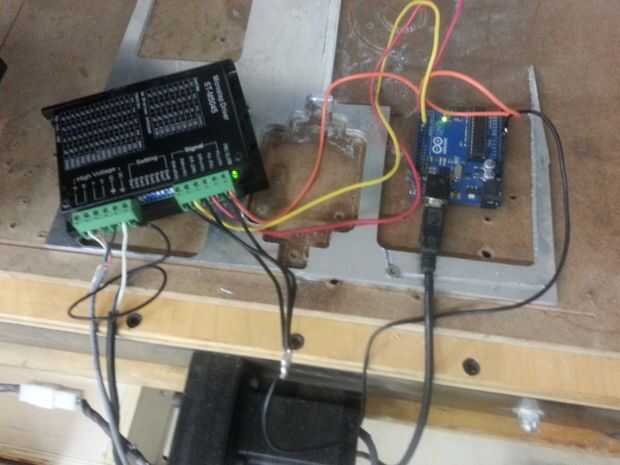

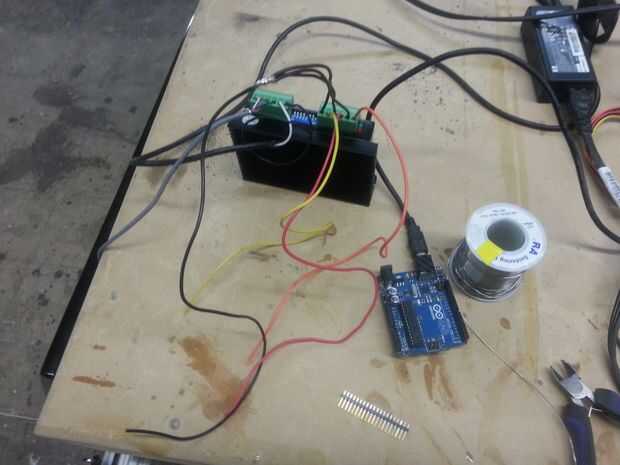

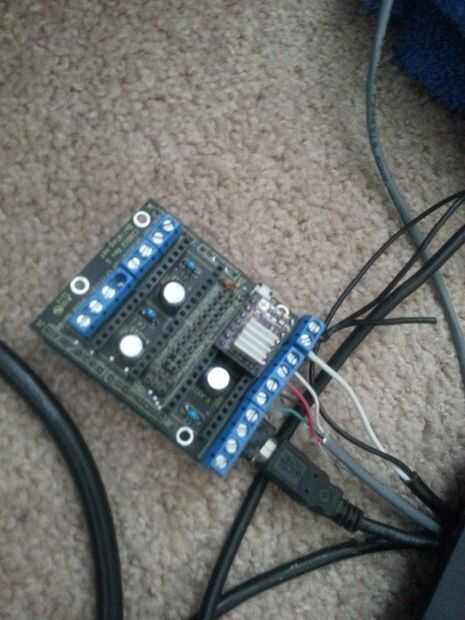

Simplemente había despojado de los extremos del cable para el lado del conductor paso a paso para los terminales de tornillo y soldar los otros lados de los cables a los pines de jumper para el arduino.

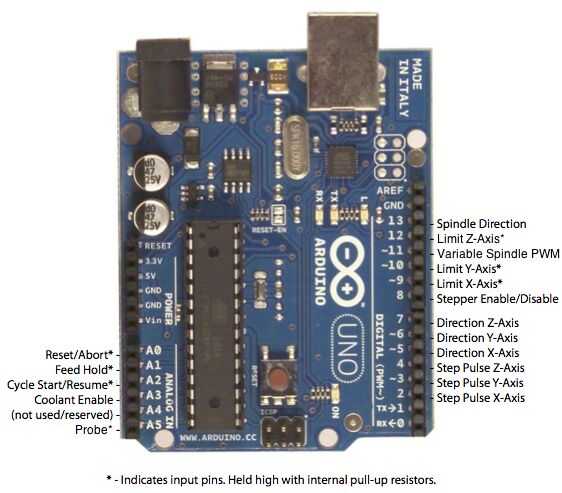

Cuando el paso de cableado, dirección y Motor que me he referido al tercer cuadro.

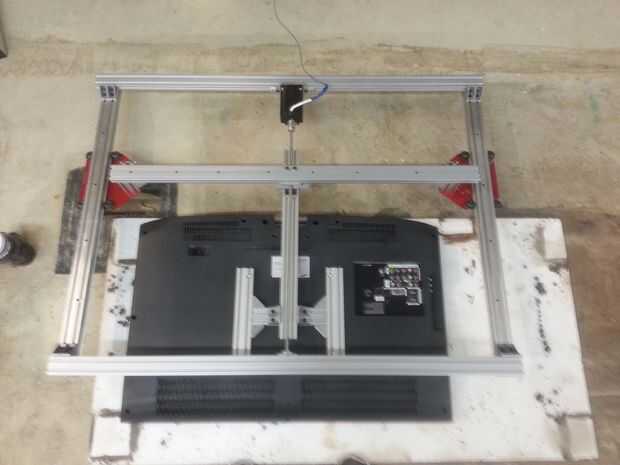

Usted puede elegir cualquiera de los ejes a trabajar con el pinout. Elegí el eje x.

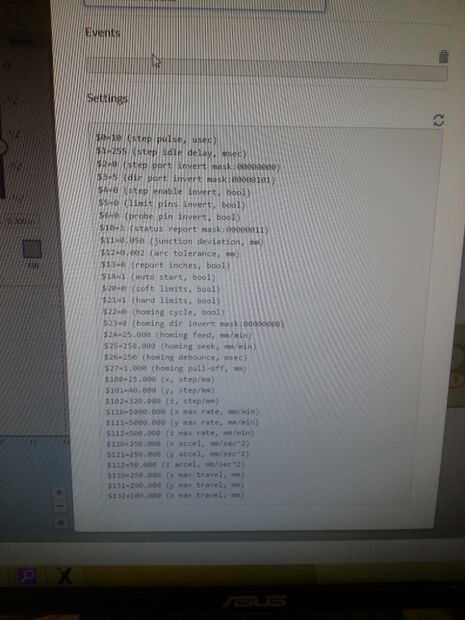

Entonces usé caballete para editar los ajustes de GRBL reflejar lo pasos/mm para el tornillo ACME.
Los pasos por mm es de 200 para 1/8 microstepping. ** También debe configurar el controlador para 1/8 microstepping y reducir la corriente a 3.0A utilizando los interruptores y las instrucciones que vienen con la driver.* *
Asegúrese de cinta o del encogimiento del calor cualquiera abra conexiones.
