Paso 1: Especificaciones
Si usted quiere menos trabajo y no ajustable de la salida, usted puede comprar un kit completo (versión 3) con IC LT1302 en Adafruit. It´s también mucho más pequeño que mi versión. Lo compré yo porque tenía mayor potencia que Max757, pero yo no fui satified, explico en el último paso. Si necesita más potencia, entonces Max1771 parece ser agradable (2-16.5V en y ajustable?-12V hacia fuera). Tiene una potencia máxima de 24W.
También puede comprar un "emergencia aa dc portátil cargador" en ebay y utilizar los componentes electrónicos. Compré uno mismo por sobre 1€ solo por diversión porque era libre envío de China a Suecia. Que utiliza algún tipo de joule-thief que creo, no muy buen reemplazo para este proyecto pero bastante potente en comparación con su tamaño.

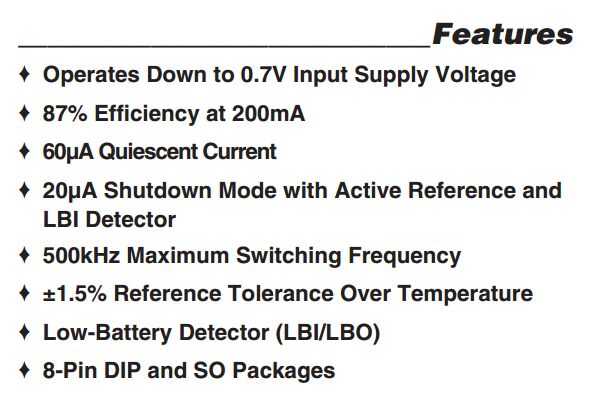

Especificación completa para max757 se puede encontrar en este pdf:
http://pdfserv.maximintegrated.com/en/DS/1167.pdf

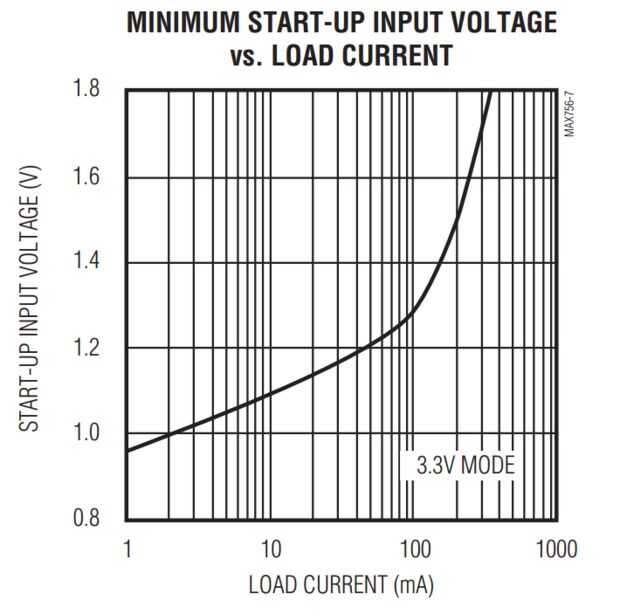

- Tensión de arranque mínima (carga): 1.1V
- Tensión de arranque mínima (carga): 1.7V
- Mínima tensión (carga): 0.7V
- Gama de voltaje de entrada: -0,3 a + 7V
- Rango de voltaje de salida: 2.7 a 5.5V

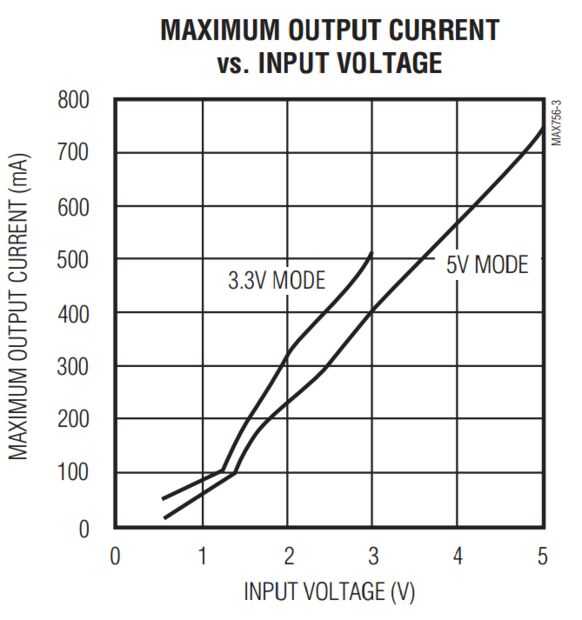

- Máxima carga de salida (voltaje = 2V): 200mA 300mA
- Máxima carga de salida (voltaje = 1V): 50 mA 75mA

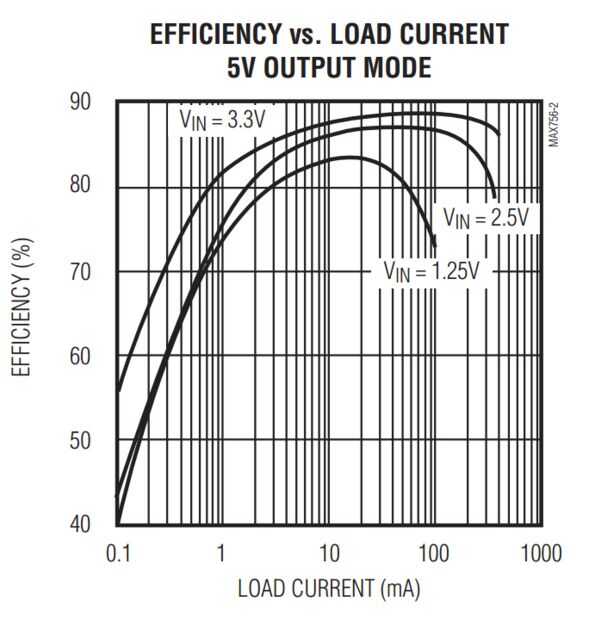

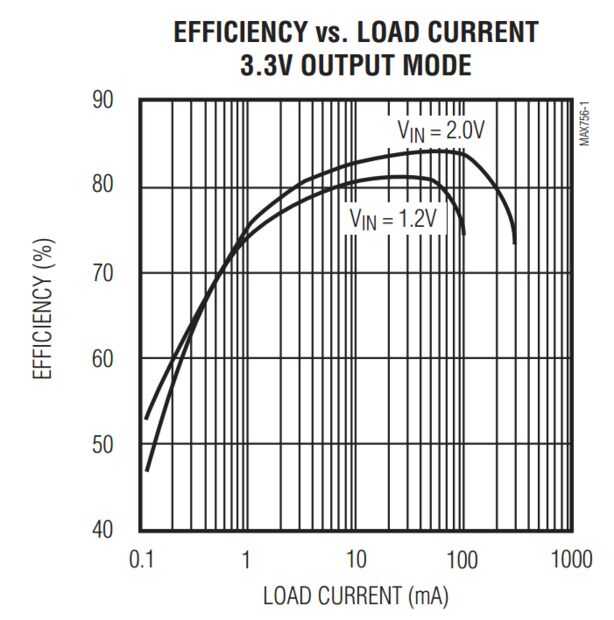

- Eficiencia: Máxima de 87% (dependiendo del voltaje de entrada y salida de carga

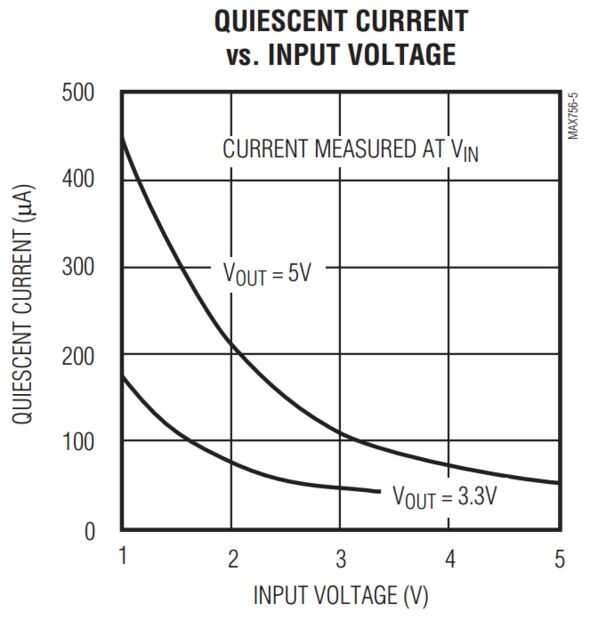

- Quiscent corriente (carga, 2V de entrada, salida de 3,3 v): 60µA
- Temperatura de funcionamiento: 0 º c a + 70 º c (usando Max75_C__)
Para obtener más información, consulte imágenes de gráfico.
Tamaño físico del tablero final (WxLxH): 32x47x27mm (sin inductor, altura = 17mm)
Siguiente paso: Materiales
