Paso 5: El cableado y montaje
ADVERTENCIA
No tiene los cables conectados a una fuente de alimentación cuando realice el cableado.
Los cables y el interruptor
Usé un cable de la computadora para ejecutar desde la pared de la caja del interruptor. Simplemente el corte del final femenino y había conectado al interruptor. Usé algunas cableado de la casa estándar 16 calibre para ir del interruptor de la luz. Un cuarto cable que va desde la caja del interruptor para la luz habría sido útil para un suelo. El interruptor DPDT vino de Home Depot. (Esto es importante porque más interruptores DPDT no son valorados lo suficientemente altos como para esto. Asegúrese de que la calificación es de 15 amperios y 120 voltios menos.)
Consejos de cableado
Estos son algunos consejos para aquellos desconocidos para el mundo del cableado eléctrico.

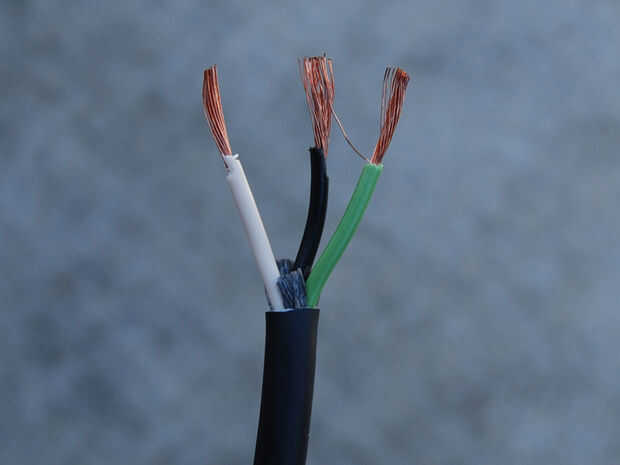

- Tira todos los extremos de los cables antes de comenzar el cableado para ahorrar tiempo.
- Tuerza los alambres trenzados individuales primero. Esto hará que sea más fácil poner en el interruptor o torcer dos hilos juntos.
- Utilice cinta aisladora para cubrir los cables expuestos para evitar cortocircuitos.
- Utilice un destornillador para asegurarse de que los cables están bien colocados para el interruptor.
Cableado de la caja del interruptor

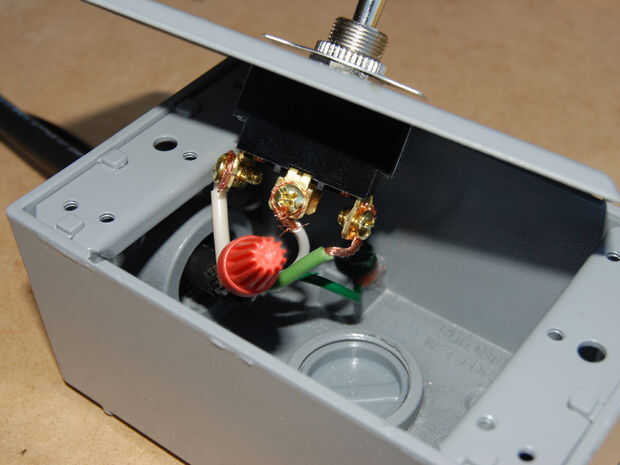

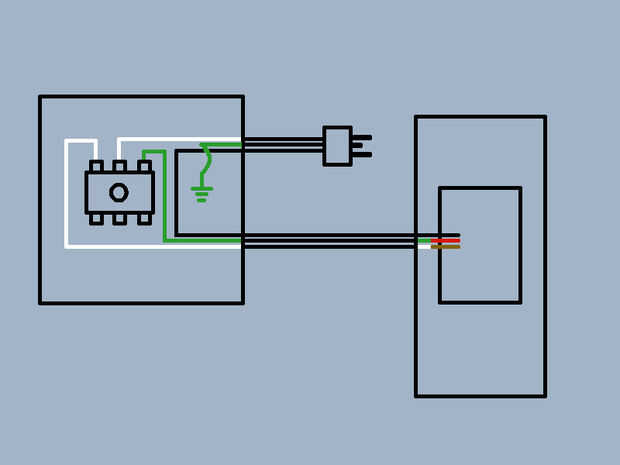

La primera parte al alambre es la caja del interruptor. Conecte los dos cables negros juntos utilizando un conector de torsión. Conecte el cable blanco de la pared al centro del conmutador DPDT. Cable el blanco a un lado del interruptor de las luces y el verde al otro lado. El verde de la pared al tornillo verde en el cuadro de alambre. Tenga en cuenta que es muy importante que usted no se olvide de cable verde de la pared a la caja y el verde del interruptor de la luz. Verde se utiliza generalmente para la tierra y así el cable verde del interruptor de la luz debe marcarse otro color si es posible.

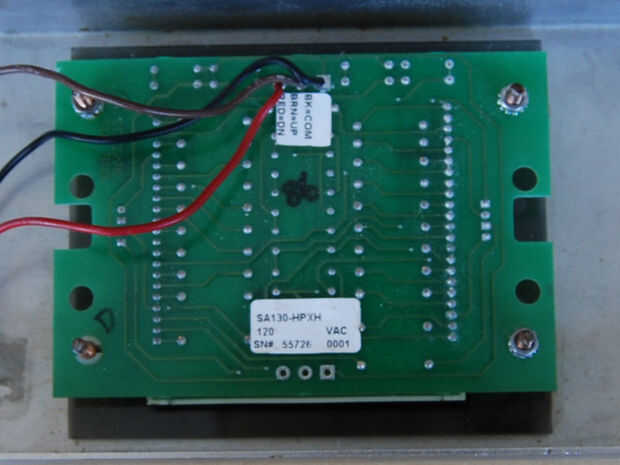

Cableado de las luces
Tome el extremo de cable de 3 hilos sueltos y poner a través del orificio en la parte posterior de la madera y luego conectar los cables (usando los conectores de torsión) como sigue:
- Verde a rojo
- Blanco a café
- Negro con negro
Montar las piezas
Coloque el metal de la luz de la vivienda en la parte posterior de madera y cierre la caja del interruptor. Antes de apretar los pernos y tornillos enchufarlo y hacen seguro que es arriba y abajo es abajo y que todo funciona sin problema. Si todo está bien entonces desenchufe, apriete las tuercas y tornillos y prueba otra vez.
Cableado de mejor
Para más seguridad un cuarto alambre de podría añadirse desde la caja del interruptor para las luces para usar como campo. Además, el cable negro podría colocado al otro lado del interruptor DPDT.
Dos interruptores de la luz en su lugar
Si no encuentras un interruptor DPDT nominal adecuado podría utilizar dos interruptores de luz regulares como se usaría para un interruptor de pared. Simplemente alambre para arriba y para abajo. Esto requerirá partir el cable blanco de la pared para ir a ambos interruptores. Puede hacer esto usando dos piezas de hilo blanco y conectar tanto con el cable blanco de la pared utilizando un conector de torsión.
Toques finales

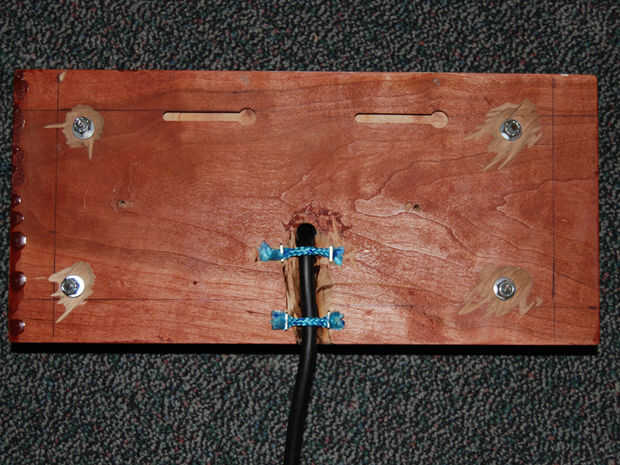

Finalmente, en la parte posterior de la montura utiliza una pistola de grapas para sujetar cables de paño pequeño para sostener el cable hacia abajo. También en la parte posterior de la montura usé una dremel con cuchilla de corte para cortar los extremos de los pernos que sacó demasiado. Si hay arañazos o corrosión en el metal puede utilizar lana de acero para pulir hacia fuera. También puede pulir las piezas acero y plásticas con una pasta levemente abrasiva (Asegúrese de probar en una pequeña zona primero).
