Embarassingly fácil Arduino ProtoShield

ayer postee un ProtoShield Instructable. Tenía la ventaja de contabilizar la compensación cabecera de Arduino, pero personas señalaron que fue un poco desordenada (utilicé epoxi donde cabeceras masculinos habría sido finas.)

La razón que me da vergüenza es que en el pensamiento de si yo debo rehacer el Instructable, pensaba de una manera enteramente mejor para abordar el problema. Voy a dejar instuctable, porque sigue siendo útil si necesitas hacer un escudo hoy y no tienes jefes masculinos.

Si, sin embargo, puede permitirse esperar una semana para llegar a algunos varones encabezados de internet, esta es la mejor solución. Es más rápida de hacer y más robusto (y aún maneja la cabecera offset)

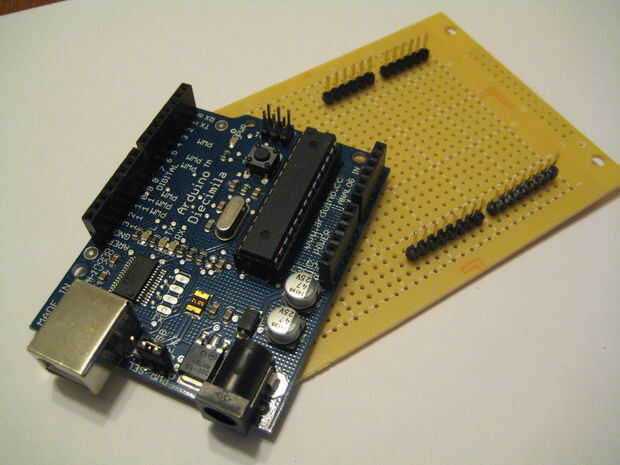

ACTUALIZACIÓN: Los encabezados en el cuadro a continuación se sueldan sobre lo que consideraría más el lado equivocado de la Junta. He añadido un paso (paso 6) que muestra cómo podría conseguir estos encabezados en el lado correcto.
