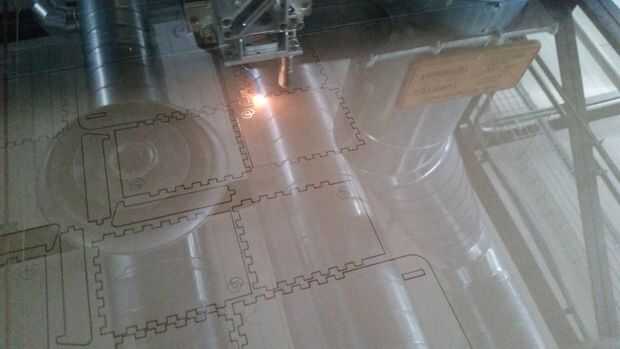

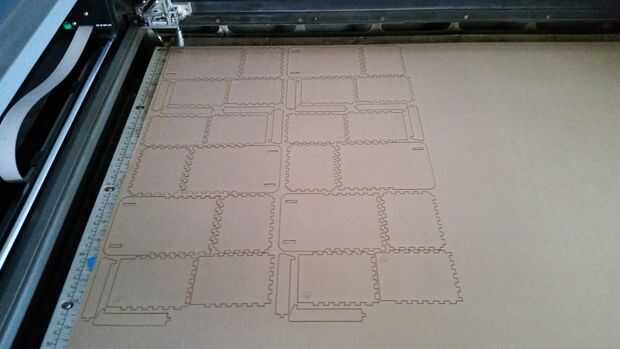

Paso 8: DXF a cortador del Laser

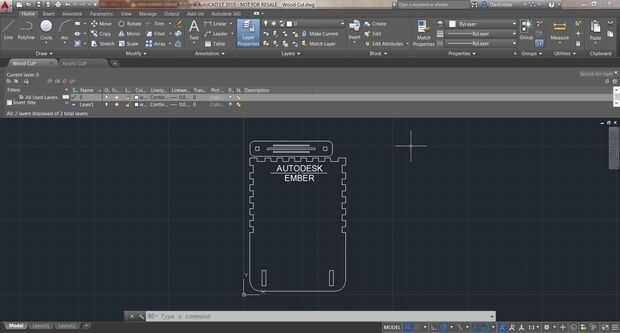

Con el nuevo DXFs, podemos usar AutoCAD para orientar nuestros caminos para corte por láser. Este es también donde podemos insertar otros vectores a ser grabadas en los paneles.

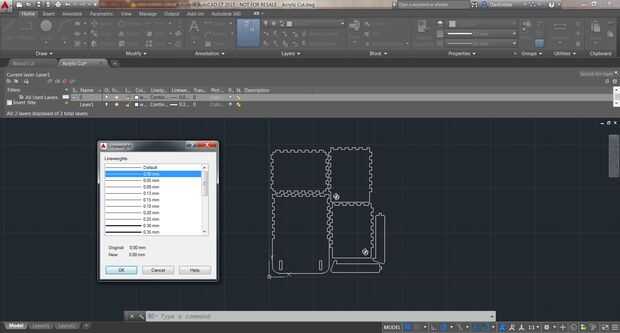

Para líneas de corte, vectores, establece una anchura de línea de 0.00 y para grabado, trama, podemos utilizar cualquier otro grosor de línea.

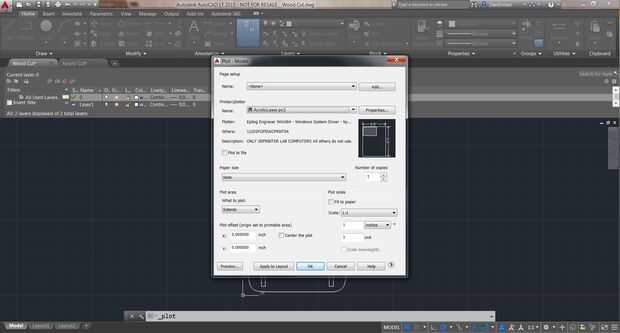

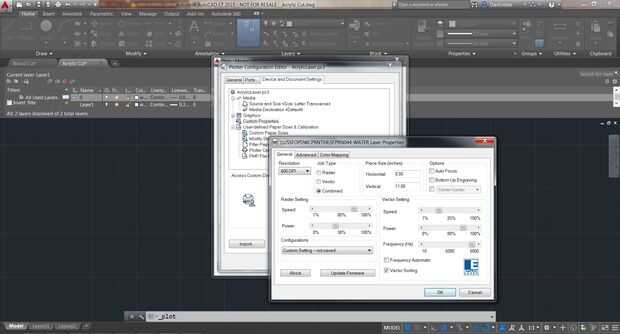

Una vez que las piezas queden alineadas y las líneas son el espesor correcto, simplemente imprimimos la página. Las configuraciones de impresión probablemente serán diferentes de las que usé, pero de todas formas he incluido fotos de mina para la referencia. Asegúrese de imprimir en escala 1:1 y en las propiedades avanzadas de la impresora para seleccionar corte combinado, que es Vector y Raster.
