Paso 2: 3D impresa patrón de prueba

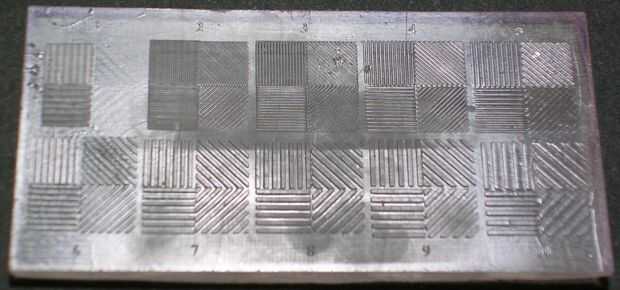

Arriba se muestra la primera impresión completa del patrón de prueba de Ember. Tenga en cuenta que las líneas de 1 píxel de ancho horizontales y vertical en la esquina superior izquierda parecen más gruesas que las líneas de 2 píxeles a la derecha. Ese aparente tosquedad (sobre la misma periodicidad como las barras de 7 píxeles por debajo y a la derecha de ellos) es un patrón de pulsaciones entre las líneas de 1 píxel de entrada y el muestreo utilizado por los píxeles de diamante en el DMD, como puede verse en el siguiente paso. También tenga en cuenta que no aparece casi nada donde deberían ser las diagonales de 1 píxel.
Sin embargo, todos los patrones de líneas (2 x ancho y arriba) parecen resolverse. Así esta impresión sugiere que la resolución horizontal de Ember es 1/((2 pixel line + 2 pixel space) x ~0.05 m/pixel) o ~ 5 lp/mm.
