Paso 1: Materiales, herramientas y archivos necesarios
Aquí está una lista de los materiales, herramientas y archivos necesarios.
MATERIALES:
Descripción
1 soporte de metal genérico en una ferretería (ejemplo http://www.homedepot.com/p/Crown-Bolt-Zinc-Plated-...)
Solarpad soporte 1 http://www.shapeways.com/shops/Solarcycle
2 ajuste del borde Solarpad http://www.shapeways.com/shops/Solarcycle

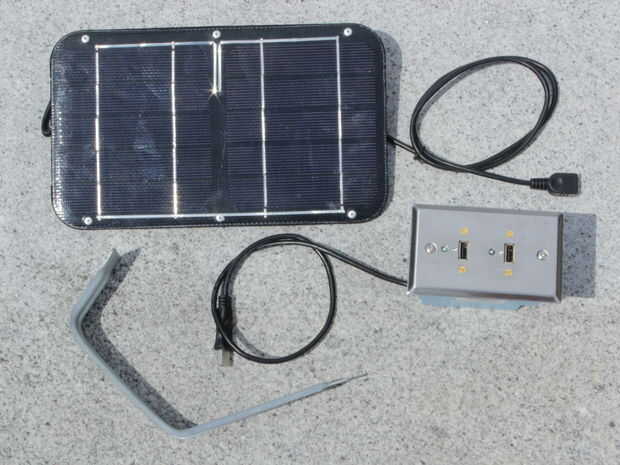

1 Panel Solar (dibujos de diseño se puede descargar en http://www.solarcyclepower.com/index/Open_Source.h... Suntactics los paneles solares se recomienda porque tienen la más alta potencia verificada. Usted puede intentar cortar sus propias células solares utilizando este instructable o puede comunicarse con www.suntactics.com para construir uno para usted. Usted puede tener suministro de algunos materiales a Suntactics para algunos prototipos porque aún no son productos estándares). 1 acero inoxidable 1/4-20 tuerca (el diluyente tuerca altura el mejor http://www.mcmaster.com/#stainless-steel-hex-nuts/...)

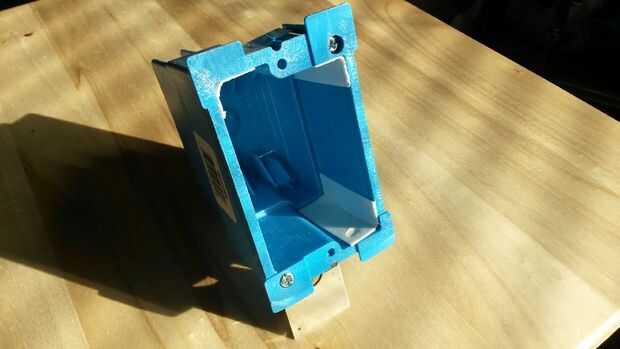

1 caja eléctrica de drywall

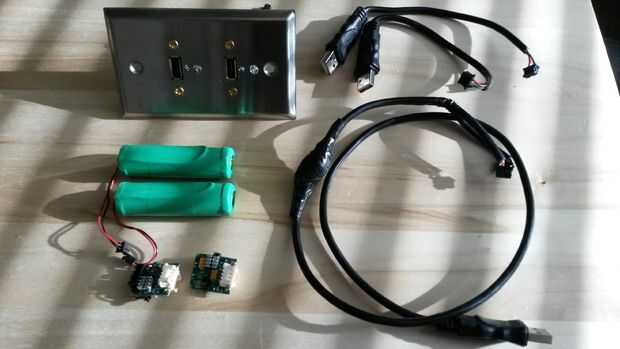

Coloque la cara de enchufe de pared de 1 USB http://www.vetco.net/catalog/product_info.php?cPat...
2 litio carga controlador de circuito (esquemático, archivos Gerber, etc. se puede descargar en http://www.solarcyclepower.com/index/Open_Source.html los principales componentes de IC son el controlador de carga máxima MAX8903G y MAX1790DC-DC convertidor elevador de tensión circuitos)
2 NCR18650B 3350mAh bateria de Ion de litio de Panasonic sin protección www.ebay.com (si menor costo es necesario, probar con la batería de Panasonic NCR18650A con menos capacidad de 3070mAh. Asegúrese de que se ha desprotegido y comprobar cuidadosamente la batería número de parte. Las baterías protegidas han añadido longitud con un circuito integrado, que puede afectar al rendimiento. Referencia http://industrial.panasonic.com/www-cgi/jvcr13pz.cgi?E+BA+3+ACI4002+NCR-18650B+7+EU otras marcas de baterías no se recomiendan porque el controlador de carga para la batería puede ser tan alto como 2000mA y la química Panasonic NCR18650 puede manejarlo. Si usted necesita utilizar otras marcas, asegúrese de que cumplen con las mismas especificaciones, química y puede manejar hasta 2 amperios de la corriente de carga. Uso de pilas que no cumplen estas especificaciones puede conducir a daños peligrosos batería.)
2 azul 5mm LED de sombrero de paja www.ebay.com
Conector de 2 pines de 4 Hirose DF3-2S - 2C http://www.digikey.com/product-detail/en/DF3-2S-2C/H2083-ND/141479
Conector de 4 pines de 4 Hirose DF3-4S - 2C http://www.digikey.com/product-detail/en/DF3-4S-2C/H2085-ND/141485
Hirose 20 toma 24-28 AWG doble Pin DF3-2428SCC http://www.digikey.com/product-detail/en/DF3-2428SCC/H1501-ND/269904
3 3' macho-hembra USB 2.0 tipo A Cable de extensión USB (Cable plano puede ser descargado en http://www.solarcyclepower.com/index/Open_Source.html)
1 10" macho-hembra USB 2.0 tipo A Cable de extensión USB
1 rollo de cinta de doble cara
1 rollo de cinta aislante
1 1" ancho rollo de cinta Kapton www.ebay.com
4 1" Kapton cinta disco www.ebay.com
2 1" diámetro pieza del encogimiento del calor de la tubería 2,7" largo
4 1/16" pedazo de encogimiento de calor de tubos 1.0" largo
1 rollo de alambre de la soldadura
Diferentes longitudes de 26 AWG estándar rojo y negro trenzado 4 Amp máximo alambre listados a continuación: http://www.mcmaster.com/#catalog/119/798/=qu7rf6
El otro extremo de la tira 2 6,10" cable negro.06 tira un extremo.20
El otro extremo de la tira 2 8,00" cable rojo.06 tira un extremo.20
El otro extremo de la tira 2 3.1" cable negro.06 tira un extremo.20
El otro extremo de la tira 2 3.1" cable rojo.06 tira un extremo.20
1 Phillips cabeza de madera tornillo de 1" de largo
1 1/4-20 tornillo de cabeza phillips. 5" de largo
HERRAMIENTAS:
Descripción
broca para taladro de 1 13/64"
1 destornillador Phillips
1 energía base batería artefacto https://www.shapeways.com/shops/Solarcycle
1 pelacables gama de calibre 24-26
Arrugador del alambre 1 rango de calibre de 20-24
1 cinta métrica
1 tercera mano para soldar abrazadera
1 soldador
Pistola de 1 calor
1 Tijeras
