Paso 2: Hardware y esquema

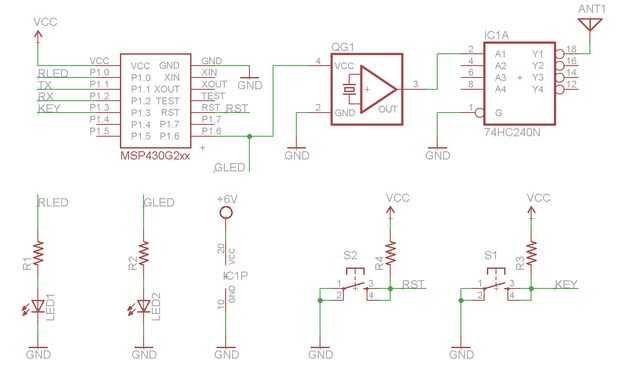

Salida del oscilador se alimenta entonces al buffer octal; la señal amplificada es transmitida a través de la antena de cable largo.
LED 1 indicará el modo de funcionamiento (serie o Manual), LED2 indicará si el dispositivo está transmitiendo o no.
Con una primera presión del interruptor de llave, el dispositivo entrará en modo manual: Prensas más transmitirá el código morse, como una clave morse normal.
Para volver al modo de serial, solo Pulsa el botón RST.
Podrá construir esta muy fácilmente en un protoboard y utilizar el Lauchpad programa y anfitrión de la MCU (altought puede ser un poco demasiado ruidoso).
Como se puede ver en las fotos, he construido a una especie de escudo para el Lauchpad con jefes masculinos, pero seguramente será un futuro construir en un PCB.
