Emma: un 8-dígitos LED Display alfanumérico con Electric Imp (1 / 8 paso)

Paso 1: Descripción esquemática de Emma

Emma puesto que es un diseño de referencia de dominio público, cualquier persona puede tomar los esquemas, archivos gerber o lista de materiales (BOM) y utilizarlos para ordenar todo lo necesario para construir más Emmas. Este es el caso no importa cuántos Emmas querrá hacer. ¿Quieres construir un funcionamiento de producción entero y venderlos? Totalmente bien. ¿Quiero hacer algunos cambios para diseño o modificar el diseño para agregar su propia característica o twist? Por todos los medios, por favor, no.

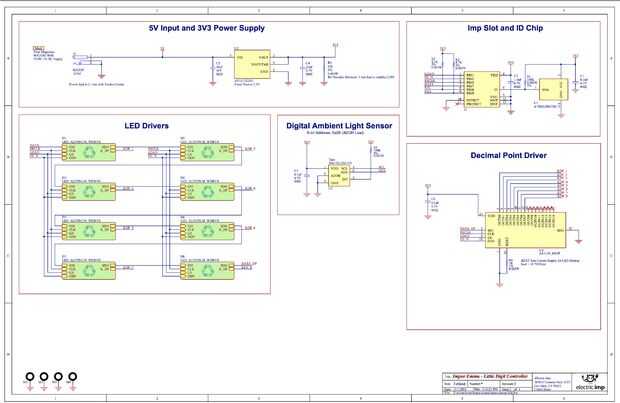

El pdf del diseño de Emma se une a este paso además de las capturas de pantalla que se muestra. La fuente del proyecto completo para este diseño está disponible en el Electric Imp Dev Center. Tenga en cuenta que muchos otros diseños de la referencia están disponibles en el referencia diseños página.

Diseño de Emma se compone de cuatro bloques funcionales: la fuente de alimentación, la ranura de la imp y chip de identificación, el circuito conductor y dígitos LED (que se repite 9 veces en el diseño) y un sensor de luz digital ambiental que fue agregado para un toque extra. El sensor de luz puede ser excluido sin cualquier efecto enfermo (excepto, por supuesto, que usted no será capaz de ver la luz de nivel de cualquier lugar del mundo).

Fuente de alimentación de Emma utiliza el LDO de AP1117E33G de Texas Instruments para obtener un 3,3 v de la fuente de tensión de alimentación de la Junta de 5V - el imp, así como el conductor ICs para cada dígito, requieren un 3.3V fuente. Este LDO es barato y fácil de soldar, y es una nueva incorporación en la revisión de dos de este diseño.

Tenga en cuenta la parte de Atmel ATSHA204-TSU-T en U2, en la sección "Imp ranura y Chip de identificación". Esta parte es un chip de identificación que proporciona al impee con un número único de identificación. Este número se utiliza cuando el imp trata de en línea y se registra con la nube eléctrica Imp; se trata de cómo la nube Imp sabe qué firmware para proporcionar a lo imp cuando se trata de en línea. Esta parte puede ser comprada e instalada derecha estándar; es necesaria la configuración ni inicialización especial. Sólo la soldadura abajo y eres bueno para ir.

El Taos 856-TSL2561FN es un simple sensor I2C que puede utilizarse para detectar el nivel de luz ambiente alrededor del impee. Como se muestra en el esquema, esta parte tiene I2C esclavo dirección 0x29. Código fuente para leer el sensor se incluye en este tutorial.

A continuación tomaremos un vistazo rápido en el circuito que controla cada dígito de la pantalla.
