Emma: un 8-dígitos LED Display alfanumérico con Electric Imp (2 / 8 paso)

Paso 2: Mostrar dígitos decimales y controladores

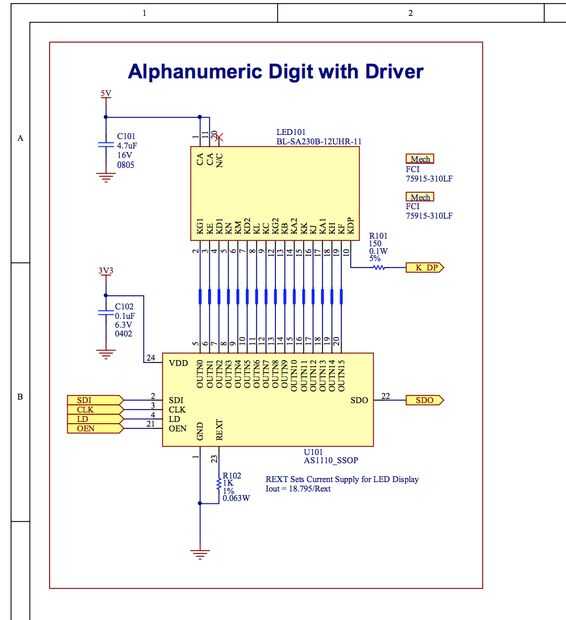

Cada dígito de la pantalla tiene 17 segmentos, con 16 de los segmentos de la pantalla alfanumérica y el segmento 17 siendo el punto decimal. Para simplicidad en el software, cada dígito tiene su parte de controlador de pantalla para los segmentos alfanuméricos, mientras que todos los puntos decimales están controlados por otro conductor, para un total de 9. El controlador utilizado es el AS1110 del Micro de Austria. Esta parte fue seleccionada debido a que combina el la función de un cambio de serial de registro y un lado bajo fregadero conductor actual el LED Mostrar en un solo chip, que hace mucho más sencillo de diseño y construcción de Emma mucho más fácil. Esta parte es capaz de hundirse en 2A por chip - capacidad que se hunde mucho más actual que necesita mostrar para un solo dígito!

El AS1110 es un controlador de corriente constante, y la corriente a través de cada segmento es controlada con la selección de una resistencia única en cada AS1110, Rext. Cada dígito de la pantalla está clasificado hasta 20 mA por segmento y Rext es seleccionada de modo que cada segmento de la exhibición se desarrollará en aproximadamente 18 mA. Emma es absolutamente brillante! Una pieza de Plexiglás tintado delante de los dígitos de la pantalla puede proporcionar una mayor relación de contraste sin sacrificar demasiado brillo, para un efecto visual realmente bueno.

Porque el AS1110 es, funcionalmente, se registra un registro de cambio serial, datos a través de cada dígito. En software, esto se logra escribiendo a un blob binario de 9 bytes de datos seriales sola línea. El primer byte controles los puntos decimales, la segunda salida controla el dígito del extremo izquierdo y así sucesivamente.

Además del reloj, los datos en serie en y datos en serie a los pernos, el AS1110 tiene un pin de carga y un perno de activar la salida. El pin de carga se enciende en alto para cargar los datos en la etapa de salida del controlador después de cambio de datos con los datos del seriales y líneas del reloj. Los nuevos datos se mostrará inmediatamente si la salida habilita línea se afirma (habilitar salida es baja activa, por lo que la línea es conducida baja a afirmar). Nota que alternar el pin de carga alta borra la etapa de entrada del controlador, por lo que el efecto de la vieja escuela de calculadora obtiene cambiando datos a través del controlador con la salida activada no es posible con este controlador.

La línea de habilitación de salida proporciona una manera útil de brillo de la pantalla de control, así como permitir que para efectos de fade-in y fade-out, conduciendo la línea con una señal modulada de ancho de pulso.

Eso es lo que bajo el capó! Echemos un vistazo a la Junta!
