Paso 3: Emma Layout
1. todos los componentes de Emma están en la parte superior de la Junta. Esto le da un aspecto agradable, limpio y significa que usted puede montar el tablero directamente a una superficie plana como una pared.
2. porque todos los componentes están en la parte superior, y los dígitos de LED son también en la parte superior, todos los componentes van bajo los dígitos de LED. Porque esto haría que las partes entre sí y hacer llegar a su trabajo después de instalar las cifras imposibles, los LEDs se llevan a cabo en lugar por 1/4" sockets de 10 pines de máquina. LOS DÍGITOS DE LA PANTALLA A PASADO Y NO SE SUELDAN. Si está poniendo en un dígito de la pantalla en cualquier paso antes de que usted está listo para su prueba final, es demasiado pronto. Las tomas deben ir en segunda a la última, y los dígitos deben ser llevados hacia fuera sólo cuando haya terminado con su soldadura.
Aquí está un par de notas importantes para cualquier persona construyendo un dispositivo de imp:

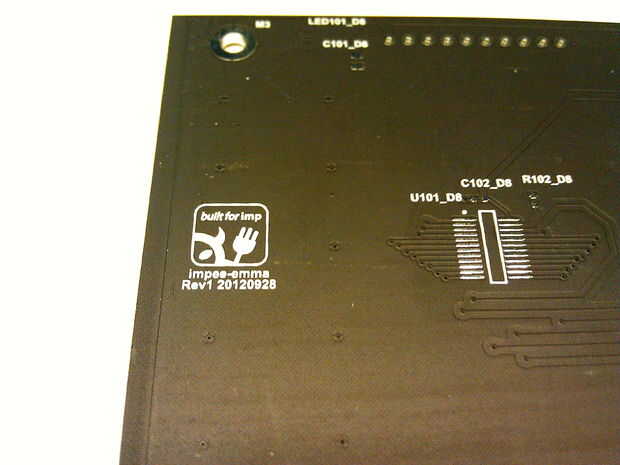

1. el gráfico "construido para imp" en el tablero de Emma es el logo de Imp sólo que puede imprimir en sus diseños fabricados. Esta es la única en Emma, por lo que está todo claro para construir esta uno como-es.

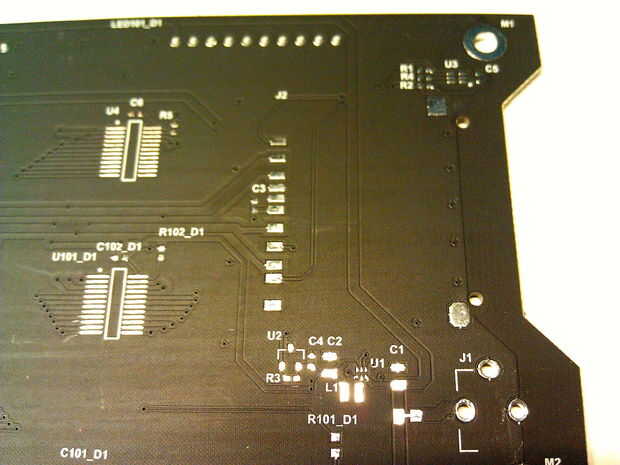

2. no ponga ningún FR4 (fibra de vidrio impreso material de placa de circuito) en la región de la antena de la tarjeta Imp. Nota la imagen de abajo; hemos dejado un bonito corte en la región de la antena para este diseño. Esto es importante como FR4 bajo la antena se cambia la sintonización de la antena y degradar el rendimiento wifi.
3. no ponga cualquier cobre (rastros de señal o planos) frente a los agujeros para los hitos de plástico en el socket de imp. Tenga en cuenta los dos agujeros a la izquierda de la corte en la imagen de abajo; ¿ver cómo el cobre de la placa de masa se detiene justo antes esos agujeros? Es lo correcto. Manténgase alejado de esa antena y dejarlo hacer sus cosas mágicas de RF.
4. baja impedancia de tierra son importantes. Como se puede ver en los ficheros gerber de Emma, hemos elegido a planos de tierra alrededor de las señales en las capas superior e inferior después de que todas las señales fueron encaminadas. Si haces cualquier diseño nuevo, asegúrese de que cada camino a tierra es agradable y claro; conexiones de alta impedancia a tierra hacen ruidosos circuitos y circuitos ruidosos son una cosa mala que junto a un dispositivo wifi!
5. use un montón de vias costura para conectar la parte superior e inferior planos de tierra siempre que sea posible. Por ejemplo, hay una buen fila vertical de costura vias a lo largo de la orilla derecha de Emma (que realmente trazan una cuadrícula sobre el tablero entero!) en la siguiente imagen.
