Paso 6: Construcción de Emma a mano: comprobación de la fuente de alimentación
Sin un imp instalado, conecte la fuente de 5V en el conector de barril de la Junta. Agarra tu multímetro y dos voltajes de prueba: el voltaje de entrada, que debe ser justo alrededor de 5V, y la tensión de alimentación del imp, que debe ser de 3, 3V. Toque la punta de prueba negra a tierra (usando uno de los agujeros en las esquinas del tablero es probablemente más conveniente) y uso de la red punta a prueba para estas tensiones de dos alimentación. Las siguientes imágenes ilustran donde debe tocar la punta de prueba de multímetro.

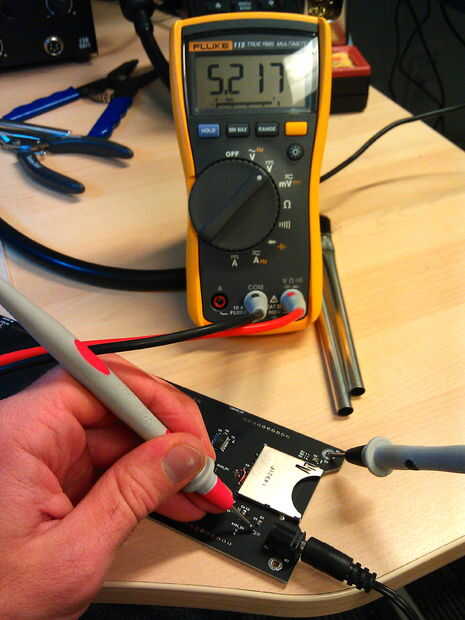

Para la fuente de 5V, la punta de prueba en el enlace XW (parece dos pastillas desnudos con un pequeño rastro expuesto entre ellos) justo a la izquierda de la entrada del cañón.

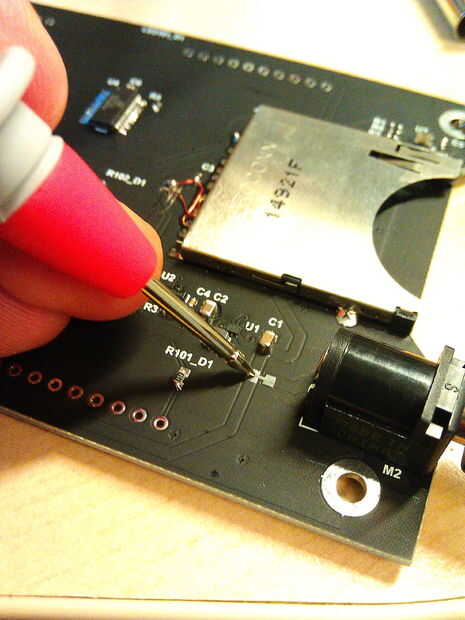

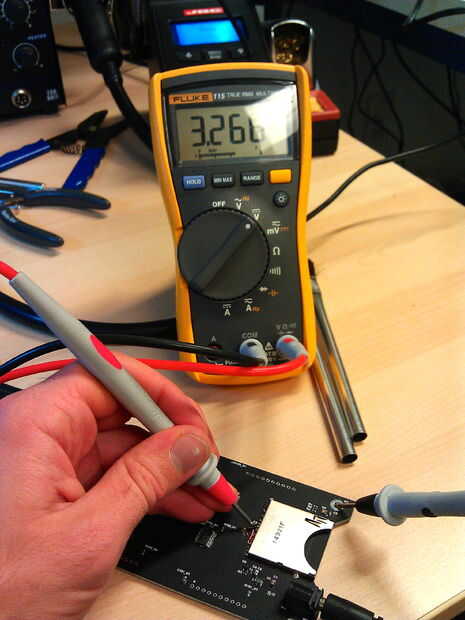

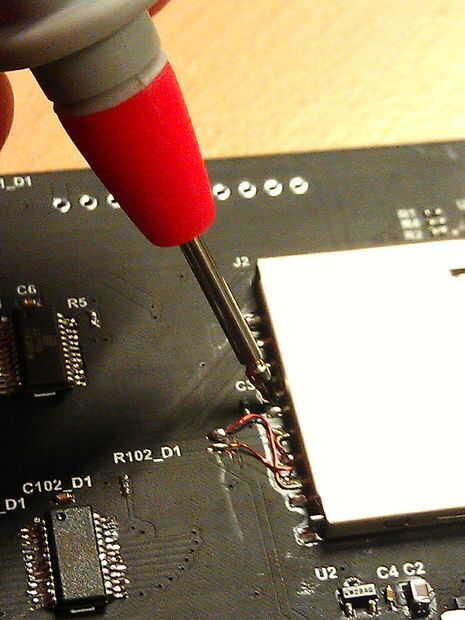

Para los 3, 3V la fuente, la parte inferior del condensador C3, justo a la izquierda de la toma de imp de la sonda. (Nota: ignorar los pequeños cables naranja en la foto adjunta, el tablero usado para esta demo requiere un trabajo pequeño que no está presente en el diseño proporcionado).
Si todo está bien, es hora de limpiar!

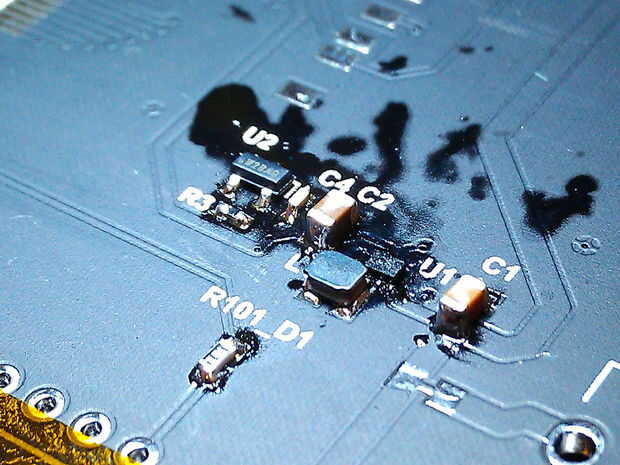

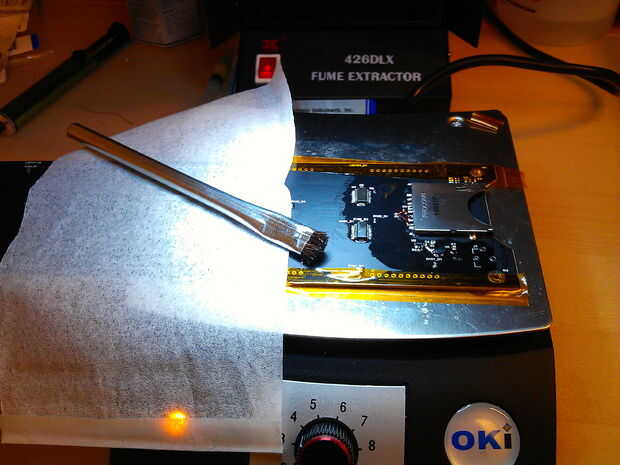

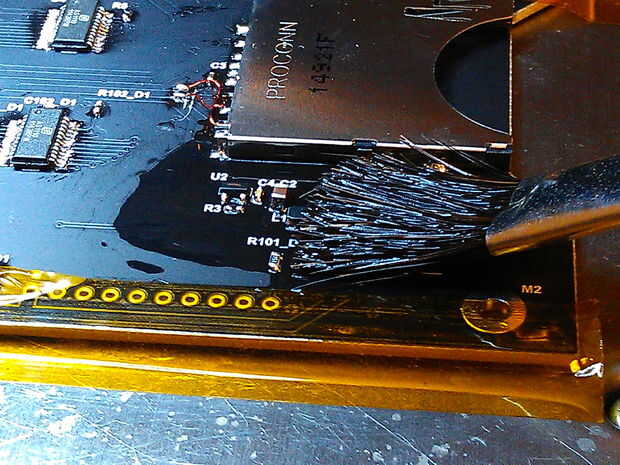

Para limpiar un poco del flujo desordenado en el tablero, el alcohol isopropílico es la mejor solución. Desconecte la alimentación eléctrica y aplique alcohol en una pequeña área de la Junta a la vez con un cepillo. Coloque un trapo frágil tarea sobre las piezas que has cubierto sólo con alcohol y utiliza un cepillo de cerdas cortas para trabajar el paño abajo en las esquinas al lado de los empalmes de la soldadura. Puede hacer un desplegable rápido limpiar con un trapo humedecido con alcohol cuando esté listo para conseguir cualquier lío restantes del tablero.
Entonces estás listo para instalar los dígitos!
