Emotibot con Arduino UNO (1 / 3 paso)

Paso 1: conseguir las piezas y montarlos

para este proyecto tendrá las siguientes partes:

un Arduino UNO

una matriz de LED 8 x 8 con un chip MAX7219 o MAX7221

un módulo bluetooth para arduino 05 HC o HC-06

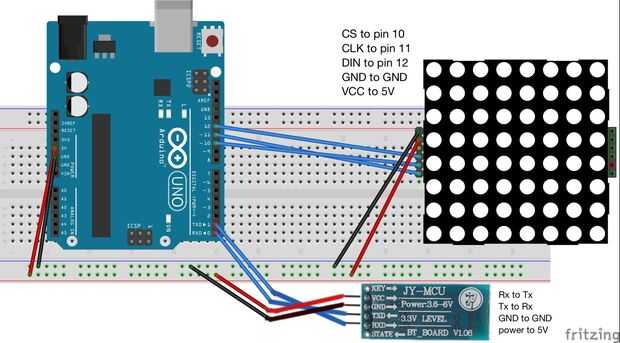

es bastante sencillo, el módulo bluetooth va como sigue:

RX a TX

TX a RX

GND a GND

alimentación a 5V

la matriz de led va como esto:

CS al perno de 10

CLK al pin 11

DIN para perno 12

VCC de 5V

GND a GND
