Paso 3: Cableado en la parte delantera...

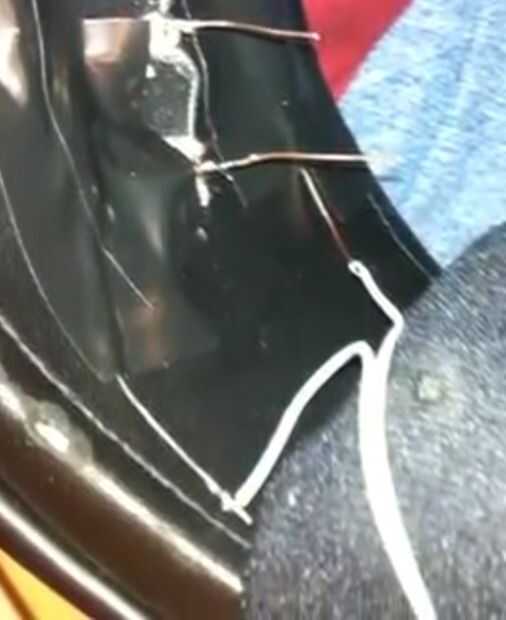

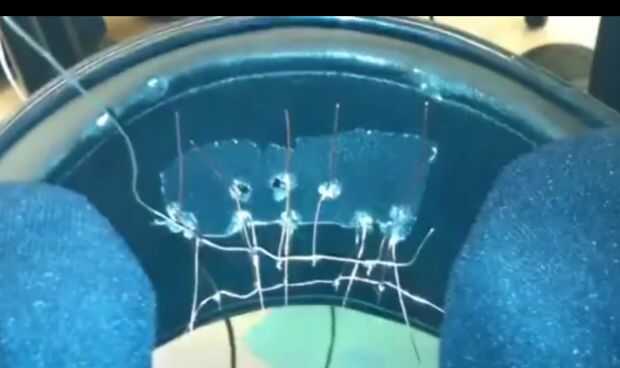

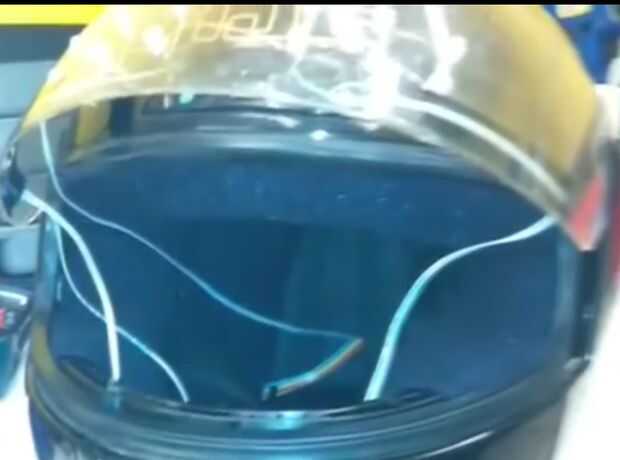

Ahora, la soldadura de longitudes de cable a través de las piernas largas de los LEDs. Estos serán los cables de alimentación. Cuando teníamos en la boca soldado, que dobla hacia abajo y ponga cinta sobre ellos para que no toque las patas cortas y cortocircuito. Entonces tomamos algún alambre de la cinta y soldadas a los cables de fila y había enviado funcionando detrás en el agujero donde se almacenaría el Arduino.

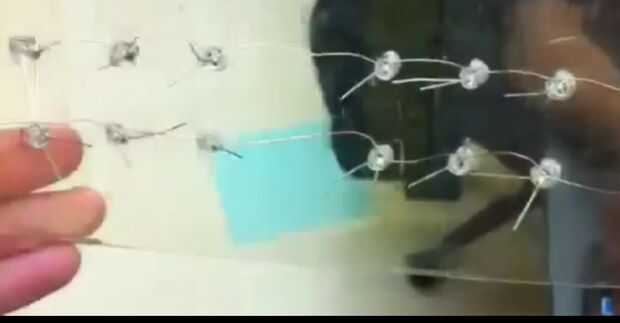

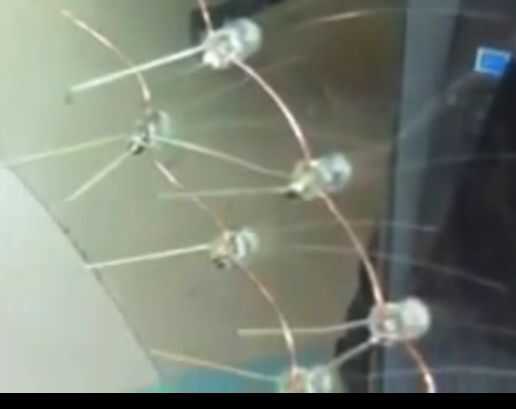

Para las columnas, la pata corta en los LEDs de la fila superior de la pantalla eran lo suficientemente largos para doblar hacia abajo y las piernas whort en la fila inferior de la soldadura. Luego tomó algunos más alambre de la cinta, soldadas a las patas cortas en la fila inferior de la pantalla, funcionó en la parte inferior de la pantalla por lo que aún podría ser abierto el usuario y soldadas a ambos de las filas de la parte inferior girándolas todos juntos (no importa si parte superior o inferior se suelda primero porque se va a tierra).

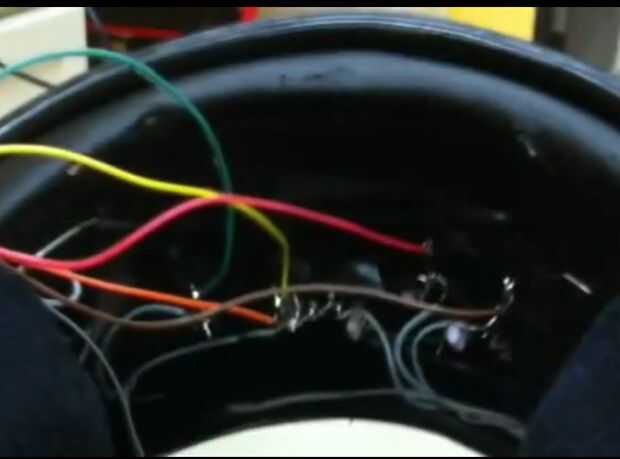

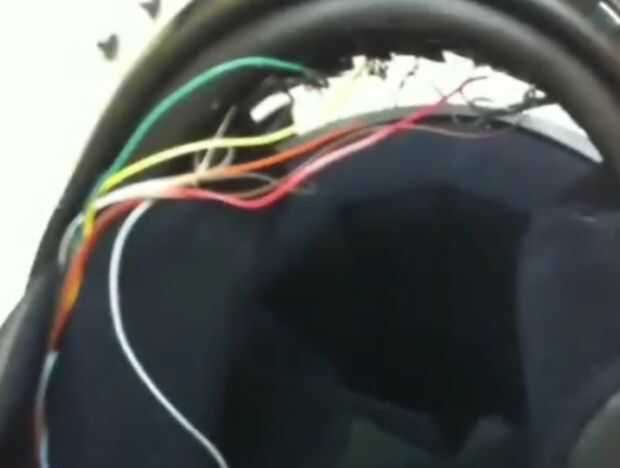

Como se notará en los esquemas, hay una columna que quedó fuera de la boca. Esto es porque la matriz está realmente establecida para 24 LED, pero que todavía funciona con 22, apenas tendrán una columna corta. Cuando sueldan algunos colores (yay! color!) alambre a las columnas de la boca para funcionar detrás a Arduino, que sólo soldado que quedó fuera de la pantalla directamente con el cable de color de la cinta.
