Emoticono casco (4 / 7 paso)

Paso 4:.. .wiring en la parte posterior

Ya es hora de aprender los caminos de la padawons múltiple, (a menos que usted ya sabe como funciona esto, entonces usted puede omitir el párrafo siguiente). Como se puede ver en el esquema, las columnas y las filas se unen por LEDs. ¿Usted sabe cómo funciona un circuito correcto? Un lado es positivo y el otro es negativo. Bien, permite decir fila 1 está conectado a pin 2 de la Arduino y la columna 1 está conectado a pin 3. Si fijamos la fila a "negativa" y la columna "positiva", y luego se completa el circuito y el LED enciende. ¿Por qué no los otros LEDs en la luz de la fila? Porque sus columnas se fijan en "off" en lugar de "positivo". Si columna 2 está conectado a pin 4 en el Arduino y establecemos que "positivo", luego el LED en la columna 2 fila 1 encenderá junto con la columna 1 fila 1 LED. Ahora, si tratamos de hacer la fila 2 a "negativo", luego el row2 column1 y column2 row2 que LED se encenderá. Pero ¿qué pasa si no queremos estos en y por el contrario quiere el row2 column3 condujo a la luz? Entonces se convierte en un problema que va a tocar un poco de codificación de Arduino.

Nos dimos cuenta de algo temprano por; el Arduino solo tiene 3 pines de tierra. Para solucionar esto, usamos transistores conectados a algunas de las salidas digitales del Arduino, por lo que cuando la salida se establece en alta, el transistor lo cambiaría en un suelo. Al principio decidimos hacer los motivos de filas por lo que sólo tendríamos que utilizar 4 transistores, pero una falta de comunicación (piernas cortas y largas de los LEDs) llevan utilizando las columnas como con 6 transistores. Esto condujo a más desordenado tablero experimental, pero supongo que fue culpa nuestra.

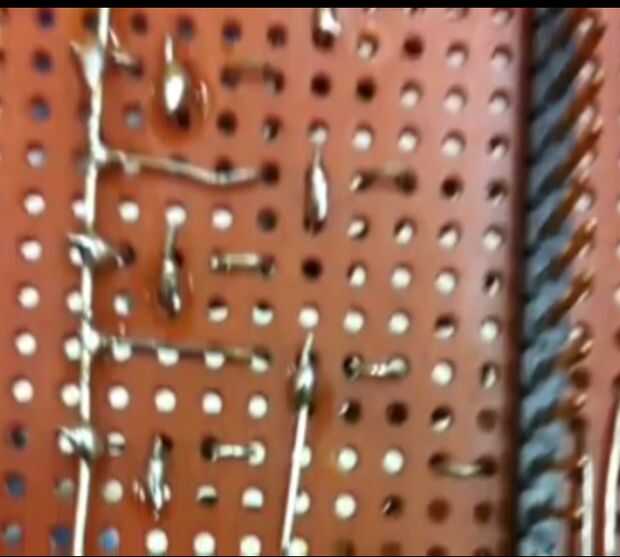

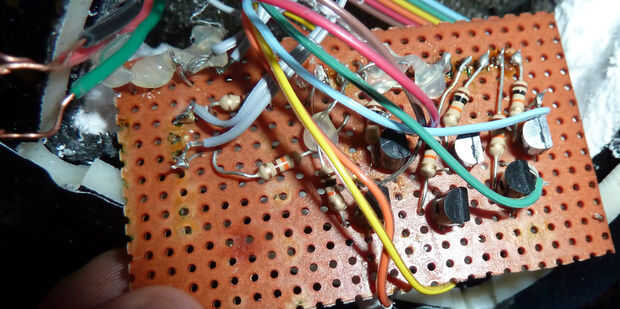

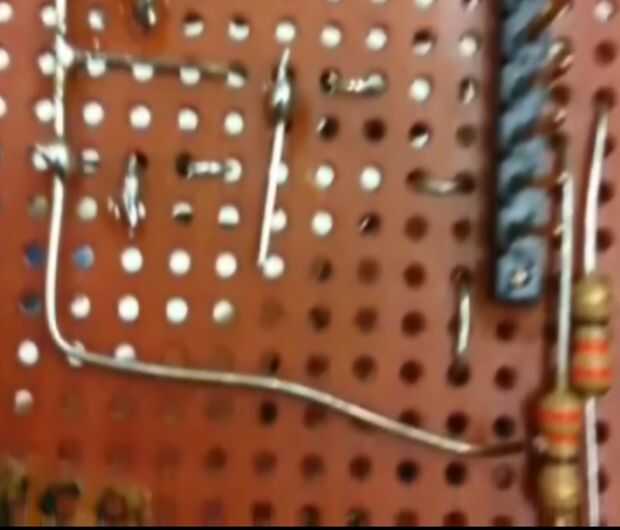

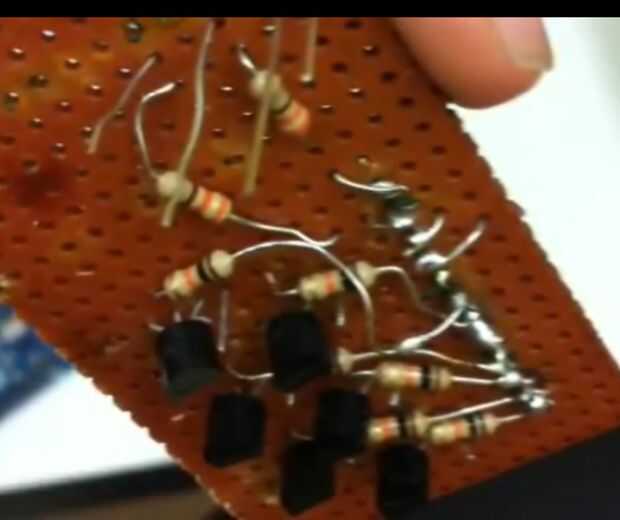

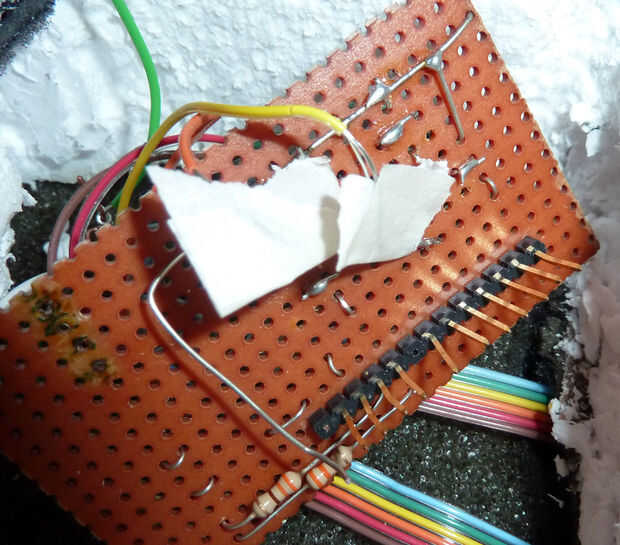

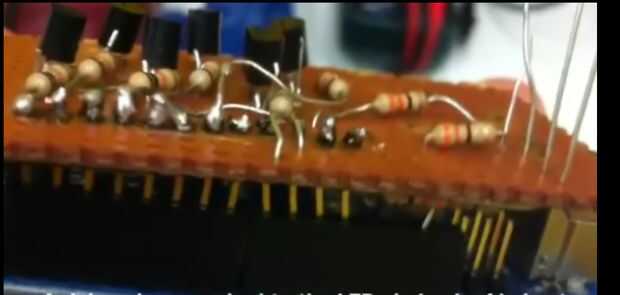

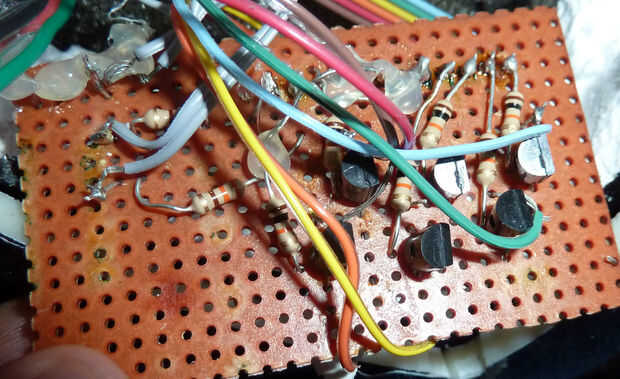

Ahora, utilizamos una placa de experimentación (un tablero del silicio con un montón de agujeros en ella) para mantener todas nuestras resistencias y transistores en el lugar en la parte posterior del casco. El que nuestro profesor nos dio ya tenía un montón de cosas, por lo que sólo cortarlo todo, excepto algunos pins aspecto agradables que encajarían muy bien en el Arduino. Lo único que era un dolor era que todos en el grupo eran bastante nuevo a soldar (que explica los cables despojado de largo). Las clavijas ya tenían de soldadura en la parte posterior de ellos de su uso anterior, y probaron ser difíciles de eliminar. Tan sólo salió de allí y poner nuevos de soldadura en la parte superior. NO HACER ESTO. Se reúne en grupos masivos y puede ser aún más difícil de eliminar luego. Algunos de los soldadores fue difícil y consiguió en otros pines (que es por pin 7 no fue utilizado en nuestro código Arduino). También, cuando se presiona el perno en los transistores hacia atrás a través de la placa experimental, yo accidentalmente estafado les así el cable tuve que soldar en la parte posterior. Pero bastante QQ por ahora, hacia el proyecto.

La configuración debe ser exactamente como en el esquema. Lo único que no es 100% el valor de las resistencias, que creo que es 10k para los transistores y 5k para las filas.
