Paso 4: Construir: el circuito de detección magnética
El circuito sensor de campo magnético también ayudará a Emotidora una persona hacer que otra persona se sienta mejor. Un abrazo entre
las dos personas con los sombreros se partió de un sensor de efecto hall en el borde del primer sombrero cuando imanes desde el otro sombrero
se acercan a él. El efecto hall puede detectar un campo magnético en sus alrededores. Este cambio en la muestra de voltaje se utiliza para actualizar
la cara sonriente (como en el caso de la fotorresistencia).

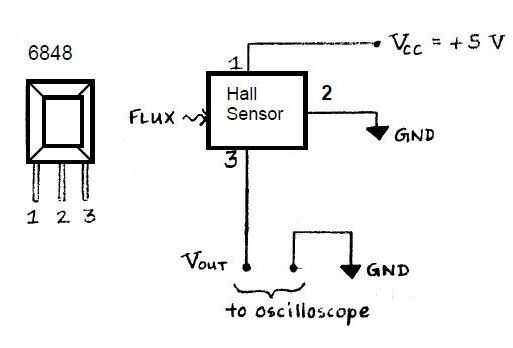

El circuito del sensor de efecto hall se muestra en la figura 2 a continuación. No se olvide de mirar la orientación de su sensor de efecto hall para
Figura los tres pasadores en él. Es el pin 3, Vout, que va a A5 analógica en el arduino. El valor de voltaje analógico es
asignado a una gama digital de valores. Cuando hay una presencia de campo magnético en las proximidades del efecto hall, el análogo leer
pasa muy cerca de 0. Así, el código de C en el arduino dice si el valor de efecto hall que se lee es menor que 5 (cerca de 0),
luego actualizar una cara sonriente. De lo contrario si no hay ningún abrazo entre los dos sombreros, no pasa nada. Una vez más, el C
código para esto se ve reflejado al final de este documento. Y la figura 1 muestra cómo el sensor de efecto hall y los dos imanes en el sombrero.
