Paso 5: Juntándolo todo
Ahora que ya tenemos cada circuito individual de funcionamiento (con suerte), queremos integrar el sistema juntos. La mejor manera de
para proteger tus circuitos es soldarlos permanentemente sobre un protoboard sin soldadura. Todos los LEDs de smiley en la soldadura
un protoboard pequeño por lo que puede pegar en la parte delantera del sombrero. Continuación, utilice otro protoboard va a hacer bien para mantener el efecto hall
circuito, el circuito de la fotorresistencia y el circuito del potenciómetro. No olvide asegurarse de que cada uno de estos sensores tiene algunos
largo cable viene de ellos, porque necesitan ser colocados estratégicamente alrededor del sombrero.
El efecto de pasillo debe ir en un borde lateral (y en el lado opuesto para el otro sombrero que va a crear), el sensor de luz necesita
sobresalga de la parte superior del sombrero y luego potenciómetro en el lado donde el portador del sombrero puede acceder a él.

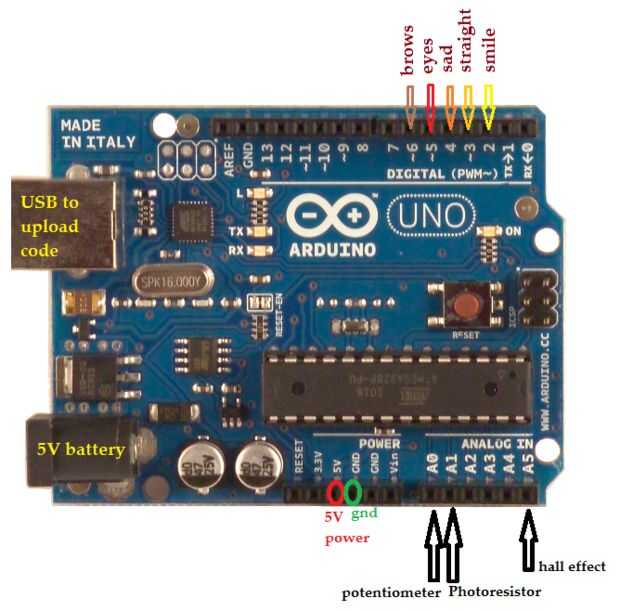

También, asegúrese de conectar cada parte del circuito con el correspondiente conector de arduino que debe ser conectado, como se ve en

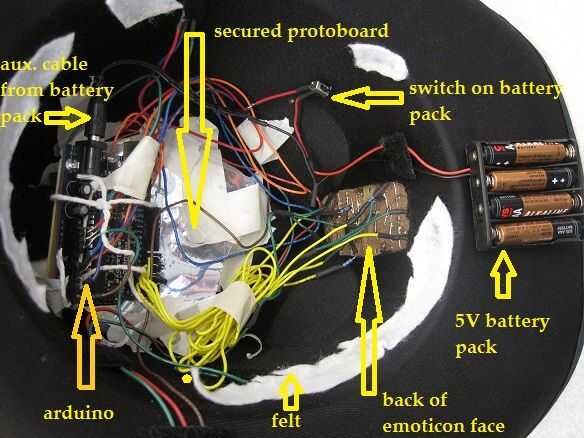

Figura 1. En la figura 2 muestra cómo la escritura dentro de la
se ve el sombrero. Más tarde todo ello está cubierto por un pedazo grande de fieltro para ocultar estos electrónica y hacer experiencia del sombrero portador
más seguro. La figura 3 muestra el posicionamiento de cada uno de los sensores en el sombrero.
Ahora todo lo que tienes que hacer es cargar el código de arduino que nos hemos dado a continuación, en el arduino y eres bueno para ir! Tratar de
hacia fuera sus sombreros con un amigo y ver si usted puede hacer uno al otro más feliz! =) Disfrutar.
