Paso 1: El caso
El proyecto fue pensado para caber en una caja pequeña y relativamente robusto y duradero. Si tienes alguna caja de madera o plástico ahí, puede perforar unos agujeros y lograr que se haga rápido y fácil.
Quería dar al cuadro un aspecto profesional y, como tengo acceso a una máquina de corte láser, decidió construir un caso personalizado. Usé plexiglás de acrílico transparente de 3mm, está fácilmente disponible en hojas de todos los tamaños y se ve muy bien, se puede ver la electrónica interna y tiene algo de un look sofisticado!

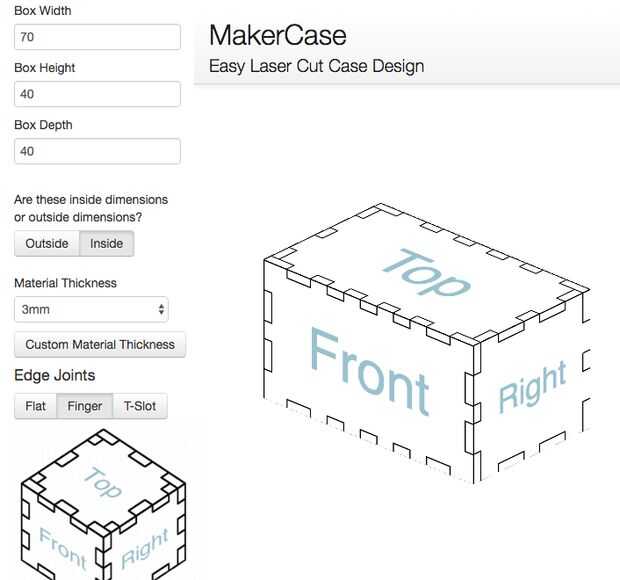

Hay esta gran página web, MakerCase, que le permite fácilmente crear cajas de cualquier tamaño y con diferentes opciones y descarga de láser cortador una vez que estén listos. Incluso puede cortar los agujeros y grabar texto directamente desde tu navegador!
Quería hacer la caja más pequeña posible, lo que permite un confort apropiado y trabajar con toda la electrónica dentro. Usted puede hacer un poco de prototipos para averiguar qué tamaño que usted necesita, dependiendo por ejemplo de plan de la soldadura de los componentes (¿utiliza un pequeño tablero, tablero de soldadura?), que microcontrolador (Arduino Nano es pequeño y grande para este proyecto, pero usted puede usar un Arduino Uno tienes ahí?), tamaño de botones (algunos pueden tener las piernas largas) , etc..
Las dimensiones internas de mi caso 7x4x4cm, de esta manera que conseguí un aspecto elegante pero es lo suficientemente amplia para soldar todo junto. También he añadido los dedos a la caja, que son las pequeñas abolladuras de Plaza que el caso muy fácil de pegar, simplemente haz clic en el dedo bajo el menú de ensambles.
Mida con cuidado el diámetro de sus biseles de LED y botones de presión. Puede utilizar el sitio web de hacer agujeros especificar posición y diámetro o un software de CAD que soporta archivos .svg. No tengo mucha experiencia en este campo, pero hasta ahora QCAD es mi favorito, funciona en Windows, Linux y Mac!
La última cosa que necesitas es un agujero rectangular para el cable USB, esto puede hacerse también en la web o en tu software favorito.

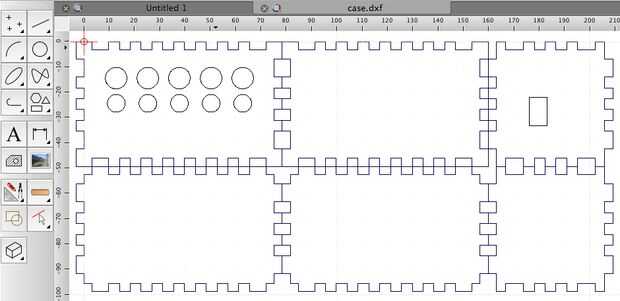

Se adjunta el archivo DXF con el plan de mi caja, se podría utilizar directamente en su máquina de corte láser si usted es feliz con las dimensiones y estás pensando en una configuración similar. Por último, si no tienes acceso a una máquina de corte láser, consulte con su universidad local o hackspace, puede ser una gran manera de conocer gente nueva y utilizar equipo más especializado.
