Paso 3: Hardware
El lado del hardware es muy simple: sólo utilizamos resistencias, LEDs y pulsadores.
Lista de hardware:
- 1 x Arduino (preferentemente de pequeños Nano como él)
- 5 x LED, usted decide colores!
- 5 x pulsadores momentáneos
- resistencias de 5 x 220Ω
resistencias de 5 x 10KΩ
5 x biseles de LED
Todos los componentes son muy fácil de utilizar, en caso de que usted no está familiarizado con ellos que incluyo a continuación una breve descripción y las instrucciones:

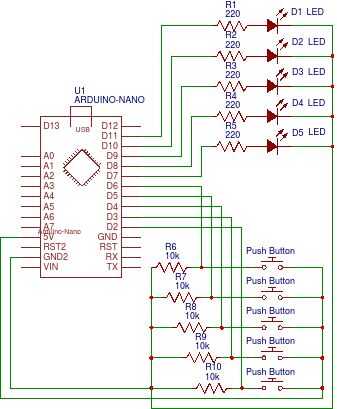

- LEDs tienen dos pines, positivos y negativos. Negativo va a tierra y positivo va a un pin digital en su Arduino. Un resistor debe estar conectado al LED para evitar quemarlo, 220Ω (rojo, rojo, marrón) será suficiente. Cada LED se vaya a un pin digital diferente, en mi instalación he usado D7-D11.
- Botones momentáneos pequeños suelen tener dos o cuatro pines: si hay dos de ellos, se conectará cuando se presiona el botón. Si hay cuatro de ellos, se conectará en pares y se conectarán los dos pares cuando se pulsa el botón. Elegir, no importa mucho para este proyecto. Uno de los lados se conectará a tierra a través de un 10KΩ y resistencia (rojo-negro-naranja) y un pin digital, el otro lado a 5V. Hay una gran explicación sobre los botones en el oficial sitio de Arduino. Otra vez, cada botón irá a un pin digital diferente, usé D2-D6.

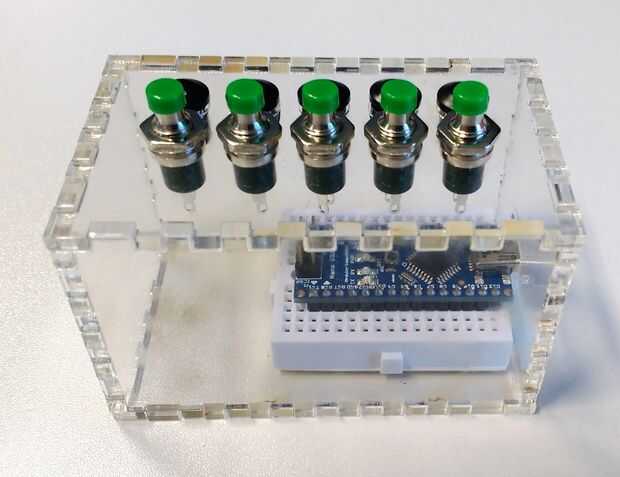

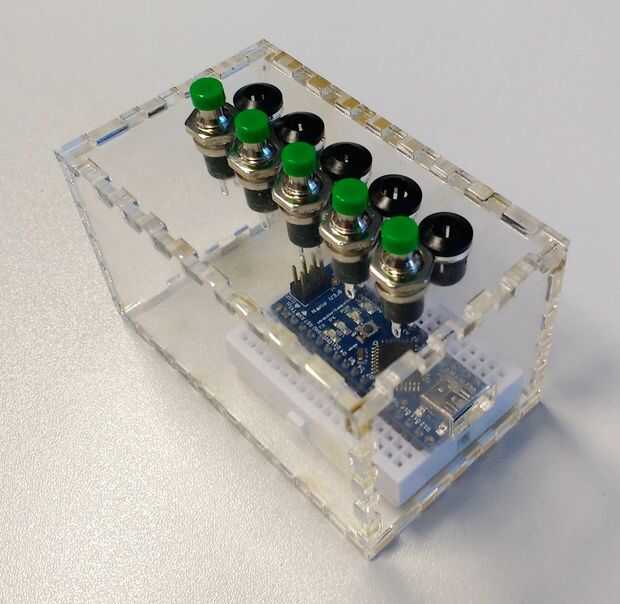

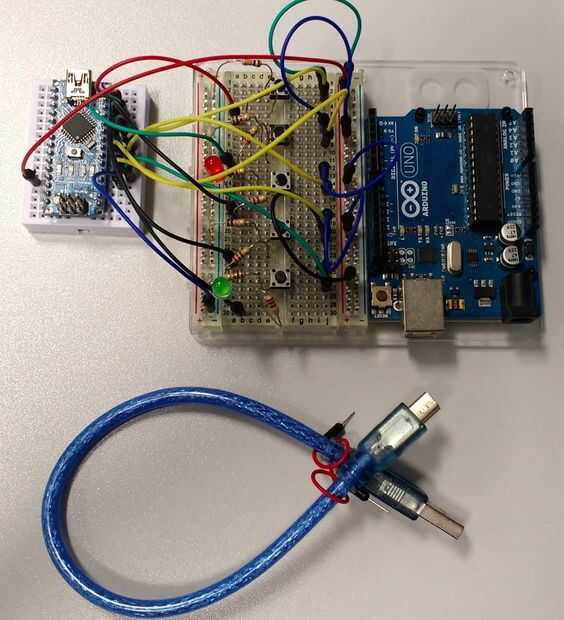

Esto es todo lo que necesitamos! Como estaba en un apuro cuando armé el proyecto, decidí usar un protoboard pequeño para reunir toda la electrónica, de esta manera sólo podía introducir los pasadores sin mucha soldadura. Pegados los embellecedores de LED para el caso y fija los botones con el y arandelas. Los LEDs se deben pegar a la luneta cuando estén en su lugar para evitar su movimiento o caída.
Entonces sólo necesita conectar todo por soldadura/Insertar los pines juntos. Una vez que todo esté en su lugar podemos pegar la caja, he dejado los dos cristales laterales grandes sin pegar para que sea fácil de acceder a la electrónica en caso de que algo va mal. Su robusto bastante incluso sin pegar los dos!
