Empezar a trabajar con sensores de distancia y Arduino (2 / 8 paso)

Paso 2: Crear un gráfico con un LV-MaxSonar

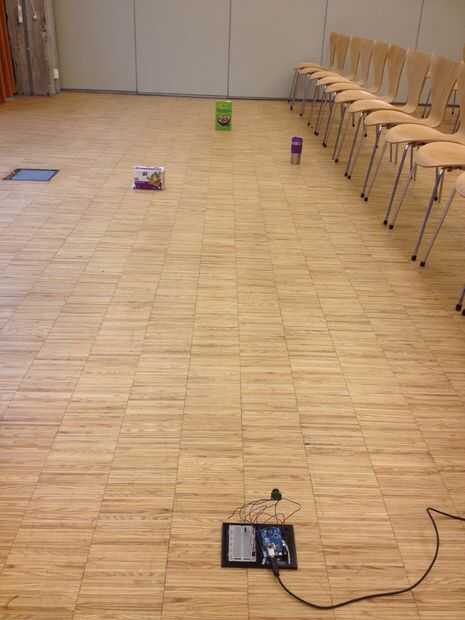

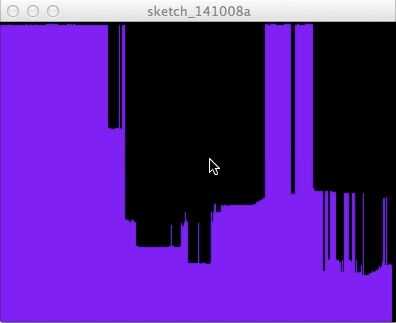

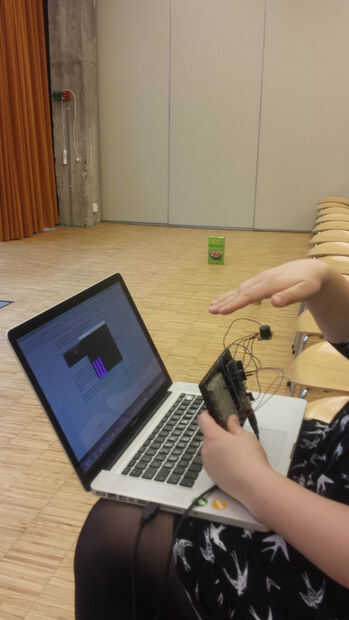

Queríamos ver cómo un gráfico saldría al leer objetos en una habitación. Para hacer la lectura habíamos a físicamente movemos el MaxSonar. Al colocar el Arduino y MaxSonar hacia el suelo logró hacer lecturas de la palabra. Para realizar este trabajo con la lectura digital que tenga que coloque por lo menos 30 cm sobre el piso. Como veis en la imagen del gráfico a veces tienen problemas para medir la distancia.

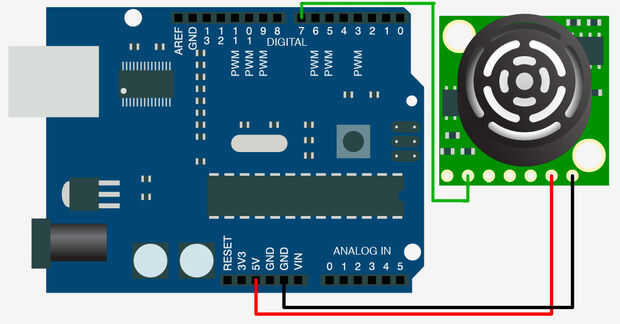

Fritzing:

Ver la primera imagen.

Código de procesamiento:

Encontramos el código de aquí: http://arduino.cc/en/Tutorial/Graph (Arduino, 09.10.14)
Código de Arduino:
Encontramos el código aquí, bajo PW: http://playground.arduino.cc/Main/MaxSonar (Allen, 09.10.14)
La salida es sólo cm (no, cm y pulgadas), y se cambian los valores de salida debido a los valores del gráfico.
