Emulador CD del cambiador - Arduino Mega de Ford (2 / 3 paso)

Paso 2: Piezas & soft

Partes youre que va a necesitar:

  • Arduino Mega (usted puede siempre usar otro, pero recuerda leer manuales sobre bloqueo de Puerto etc..)
  • resistencia de 100 ohm
  • 5V LED
  • transisotr L78509CV (se trata de una opción)
  • dos capacitores (has usado 10uF, pero debe ser... No sé, 470uF buena ;))

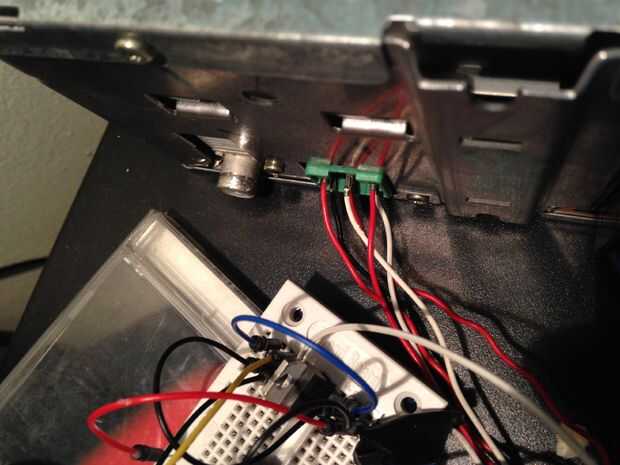

  • Ford 12pin multilock (buscar en internet)
  • LCD compatibile con hd44780 (mina era jhd162a)
  • MAX485

He decidido utilizar L78509CV solamente para obtener 9V, puede obtener 12V de la radio recto.

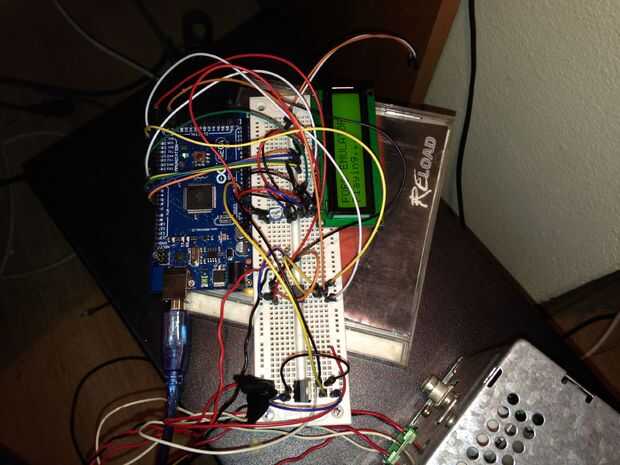

Recuerde - Compruebe el código - en los pernos manual de reparacion para LCD puede ser diferente, ajustes en el código (he creado esquema primero, luego el soldierd pcb universal).

"¿Por qué necesito condensadores?", preguntarás. Bien, necesita su conexión jack L + y R + - tengo buen sonido desde mi iPhone después de agregar los capacitores. Tengo planes para construir o utilizar opamp (OPA! Amplificador debería funcionar bien).

He utilizado el software de Arduino 1.0.5.

Necesita una biblioteca de TimerOne:
http://Playground.Arduino.CC/Code/Timer1
(http://code.google.com/p/arduino-timerone/downloads/list)
