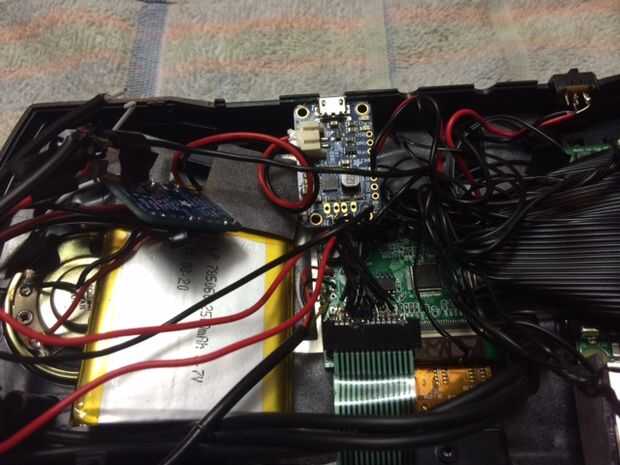

Paso 4: Conecte los nuevos componentes - batería y el impulso
1.) la batería se conecta a la Junta Powerboost mediante el conector JST.
Soldadura 2.) el botón de encendido para el EN y la tierra fija en el tablero. Después de que lo haya hecho que usted puede conectar la batería y pruebe el botón de encendido/apagado. Si está trabajando en la Junta de PB de los LEDs a encender y apagar.
3.) el + y - los pernos en la cabeza de la Junta donde se soldar el resto de componentes es decir, el amplificador, el LCD y el PI.
PI - la soldadura de perno 2 desde el PI al pin - ive en el tablero de Powerboost. Pin 6 de la PI a la soldadura del pin del ive en el tablero de Powerboost +.
Amplificador - soldadura el VCC del perno de la Junta Directiva de la amp para el pin de la ive en el Powerboost +. Soldar el pin GND de la Junta Directiva de la amp al pin - ive en el Powerboost.
LCD - empalme el poder conducir desde la pantalla LCD con otro cable para aumentar la longitud disponible y de la soldadura que el pin de la ive en el Powerboost +. El cable es normalmente de color rojo pero Compruebe que las especificaciones de usted supervisar para asegurarse de que. Empalme el cable de tierra de la pantalla LCD al pin - ive en el Powerboost vía un cable extra. El cable es normalmente de color negro pero Compruebe que las especificaciones de usted supervisar para asegurarse de que.
