Paso 6: Conecte los nuevos componentes - pantalla LCD

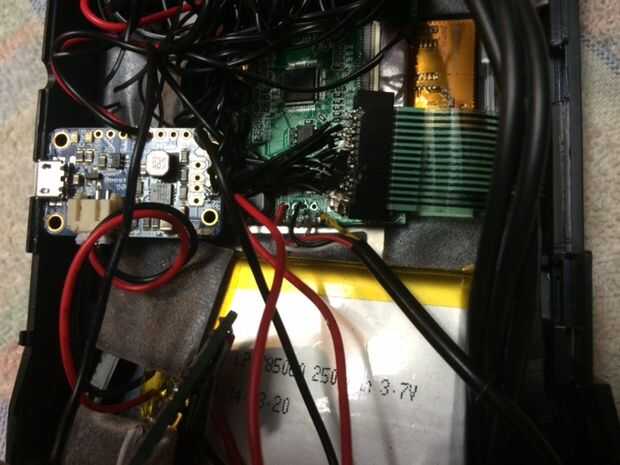

1.) en esta pantalla, el cable rojo es + ive, el cable negro es tierra y el cable amarillo lleva a la señal de vídeo. El cable blanco no se utilizó. Si no lo has hecho ya por favor, consulte la sección Powerboost de este tutorial para ver como conectar la pantalla por el poder.
2.) empalme el cable amarillo, o cualquier alambre en su LCD lleva la señal de video al video cable de la toma RCA de la PI. Según este hilo , el cable de video del cable RCA también es generalmente amarillo.
3.) prueba. Trate de conectar la batería a la PowerBoost y encender el botón de encendido/apagado. La pantalla deberá encenderse aunque no haya ninguna señal real. Si no, trate de cambiar en el PI, asegurándose de que el conector RCA es en el puerto de salida de vídeo compuesto.
Usted debe recibir salida en la pantalla ahora. Si no por favor doble Compruebe el soldador y los cables.
Si la pantalla parpadea y muere, entonces puede que necesite omitir el regulador de tensión en el chip. Consulte los vínculos en la sección de componentes para más detalles.
