Paso 1: Haga el emulador
Para construir el emulador que necesitas:
- Arduino (utilicé un Uno).
- Protoboard
- Conexión cable de calibre de colores surtidos de 22
- LED rojo
- LED verde
- 2 resistencias de 560 330 ohms para los LEDs
- Resistencia de 1 K a la base del transistor
- Transistor NPN (usé un 2N3904, un 2N2222 o transistores NPN de propósito generales más trabajo).

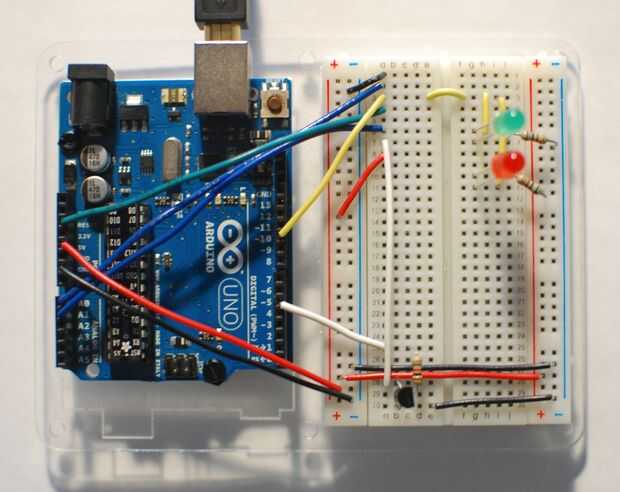

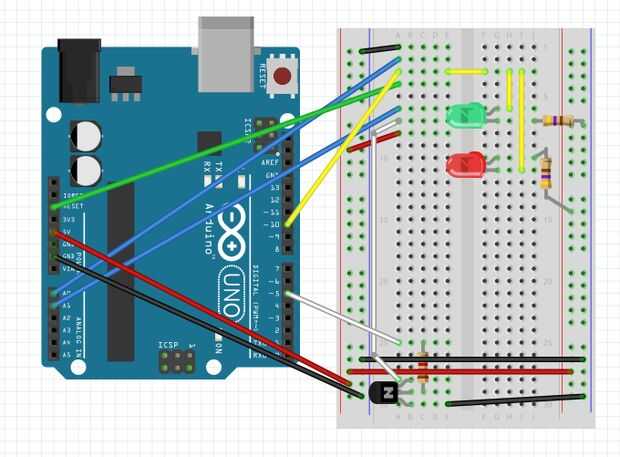

Construir el circuito como se muestra en el cuadro y el diagrama.
Observe la polaridad de los LEDs. El ánodo (largo plomo) del LED verde está conectado al cable amarillo y el cátodo está conectado a tierra a través de un resistor. El cátodo del LED está conectado mediante el cable y el ánodo se conecta al riel positivo a través del resistor.
Las mejores ocho filas en la protoboard son los ocho pines en el chip 555:
- Tierra
- Gatillo - cuando la tensión en el gatillo cae a 1/3 de VCC el pin de salida va alto.
- Salida - se engancha a dos LED, el LED rojo se ilumina cuando el pin está bajo y el verde cuando es alta.
- RESET
- Control (no implementado)
- Umbral - cuando el voltaje del umbral es mayor de 2/3 de VCC el pin de salida va baja.
- Descarga - cuando el pin de salida es baja, se desconecta y cuando el pin de salida es alta está conectado directamente a tierra.
- VCC.
Este circuito es solo el emulador, lo necesario para construir uno de los siguientes 555 circuitos antes de que hará cualquier cosa.
Este emulador ha sólo se han probado con los circuitos incluidos en este instructable. Estoy seguro de que tiene algunas limitaciones.
