Paso 3: Emular a un oscilador de modo 555 astable
El uso más común de un chip 555 es un oscilador o reloj.

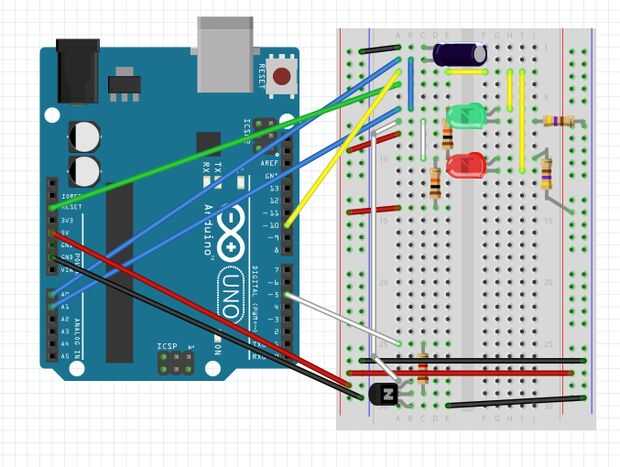

Para construir el circuito que Ud. va a necesitar:
- 2 resistencias de 10 K
- condensador electrolítico de 10 uF
- Cables de puente
Puede cambiar la frecuencia al cambiar el valor del capacitor y las resistencias de 10 K. El valor del capacitor y resistencias pretende ser un punto de partida. Menos resistencia o capacitancia hará correr más rápido, y más lo hará funcionar más lentamente. La frecuencia es inversamente proporcional a los valores de RC.
Cuando la carga en el condensador supera los 2/3 de VCC el pin de salida va bajo y el condensador empieza a descarga de tp. Cuando la carga en el condensador disminuye a 1/3 de VCC está desconectado el conector de descarga permitiendo que el condensador de carga, el pin de salida va alto y el ciclo continúa.
Que no podrá funcionar casi tan rápido como un verdadero chip 555. Si los valores de RC son demasiado pequeños la luz roja permanece encendida y la luz verde parpadea.
