Emulador de Temporizador 555 para Arduino (5 / 6 paso)

Paso 5: Operación biestable, un seguro de

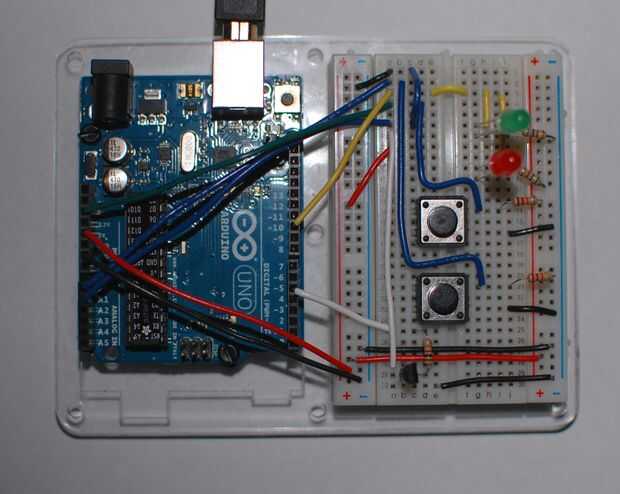

En el modo biestable el botón en la parte inferior fija el pin de salida alto, permanece alta hasta que el botón superior botón que restablece el 555. Hay un pequeño retraso porque el Arduino tiene que volver a arrancar para que no se restablece tan rápido como un real 555. Mientras está restableciendo el LED verde se iluminará tenuemente.

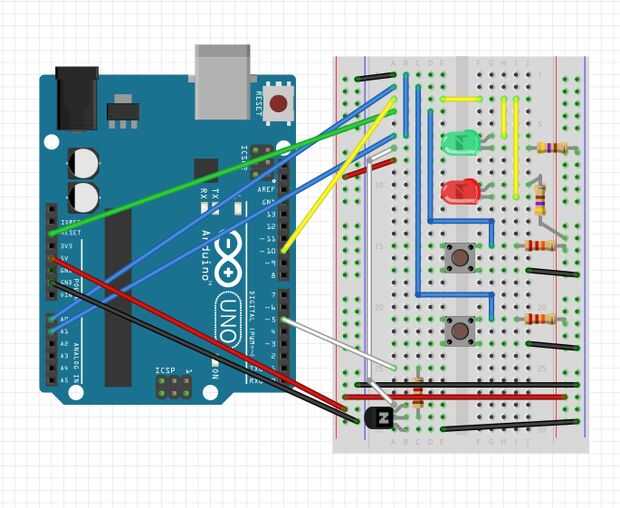

Para construir el circuito que Ud. va a necesitar:

  • 2 interruptores de botón
  • 2 resistencias de 22 K
  • Cables de puente
