Paso 10:

Diodo (D4) pierde el componente positivo de la frecuencia del pulso y el carga del condensador (C7) cuando aumenta la amplitud de la portadora. Cuando la amplitud de la portadora cayó capacitador (C7) es descargado a través del resistor (R8) (diodos para evitar la descargan en el poder). Necesitamos una señal formada por el borde del portador de la frecuencia es la señal modulada que contiene los datos de la tarjeta.

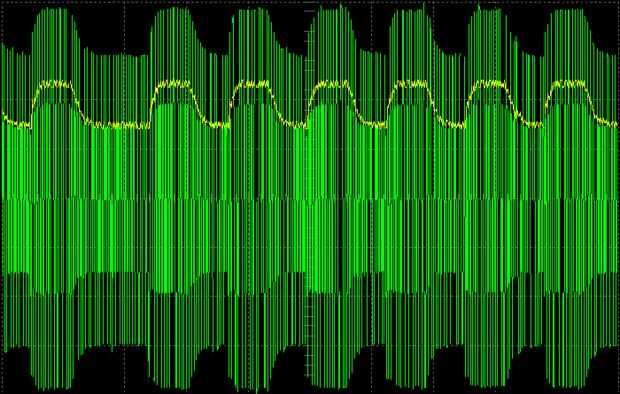

Línea verde: modulado entrada portador del detector de envolvente
Línea amarilla: señal modulada a la salida del detector de envolvente
