Emulador RFID - cómo clonar tarjeta de RFID, etiqueta... (5 / 32 paso)

Paso 5:

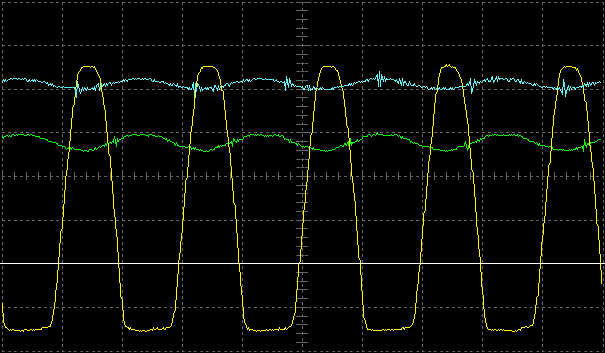

En los oscilogramas de fondo observa la diferencia en el uso de diodos de Schottky u ordinario para llevar la frecuencia portadora.

Azul: = 2.03V verde: = 1.36V amarillo: Max. = 2.27V БЯЛ: = GND

La línea azul muestra la señal de potencia usando diodos de Schottky.
Línea verde es sin diodos de Schottky.
Línea amarilla es la señal inducida en la bobina de a (GP5) procesador.

Como se señala en el uso de Schottky diodos en comparación con el ordinario Ahorre aproximadamente 0,6 voltios.
