En cascada 8 x 16 rgb led matrix (2 / 3 paso)

Paso 2: hardware

Tablero de control y tablero de matriz rgb led pueden ser separados.

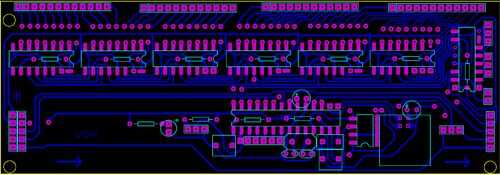

Tablero de control:
18F2550 de microchip
24c 512 eeprom
74hc595 8 bit shift register
Conector de usb de tipo B
conectores macho hembra
resistencia de 470 ohm para cátodos led verdes y azules
resistencia de 560 ohm para cátodos led rojo
interruptores, botones, tapas

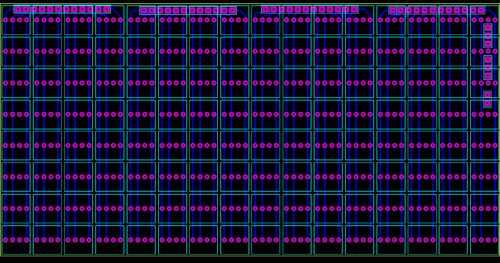

Junta de matriz de led RGB:
8 x 16 = 128 led rgb ánodo común

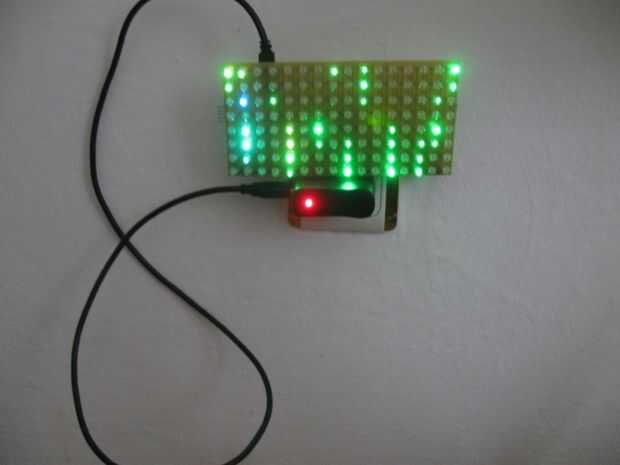

Tablas pueden estar energizadas desde el puerto USB de la PC o
través de transformador como 'Corriente USB cargador adaptador' puede estar energizado de pared el enchufe de alimentación
