Tuve 2 a mi disposición, ambos de ellos tenían 2 condensadores malos, y uno de ellos tenía un chip en que literalmente explotó. el que no tiene un problema de chip tenía un montón de problemas más pequeños, como los cables en los 12v línea de alguna manera había sido sobrecargada y la carcasa de goma había comenzado a derretir de, no confía en él.
Así que tomé mis posibilidades con el chip de uno. Quitar el chip bueno (supuesto) de la alimentación "cables" y tomó el chip de la fuente de alimentación de "chip". por lo que pude leido en chip de chip, que los 2 chips parecían que uno similar, que no sea soplar hacia fuera el nuevo chip, nada realmente podría ir mal.
Pero después de tratar y tratar de en que no podía maniobrar el nuevo chip lugar en el tablero porque un tablero secundario estaba de la manera, fue una maravilla que salí anterior.

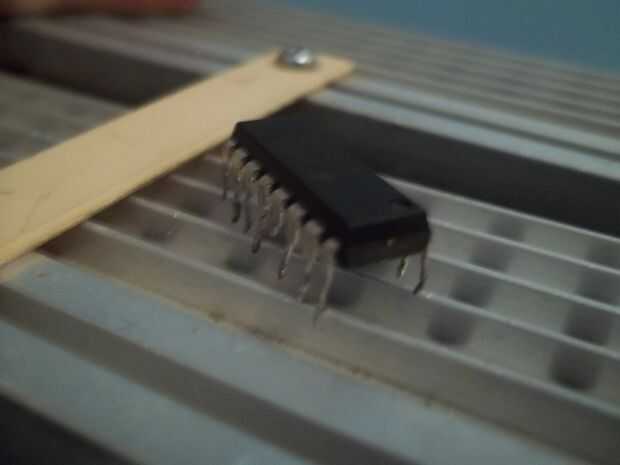

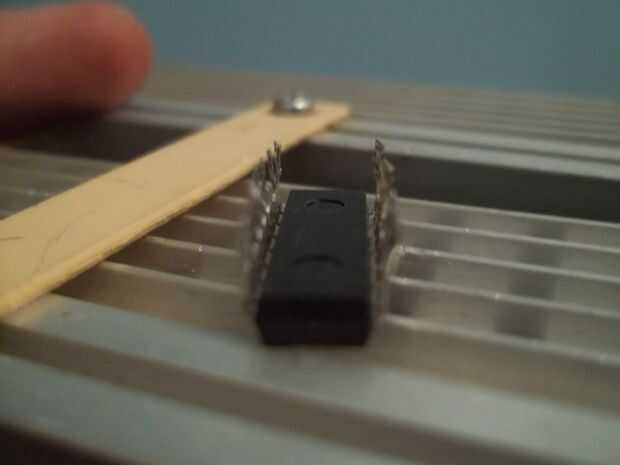

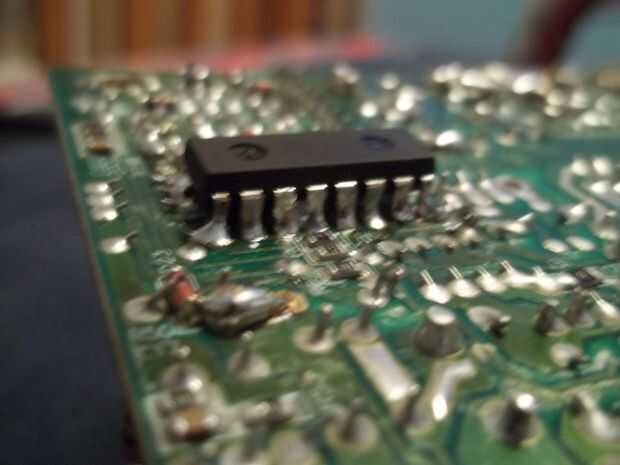

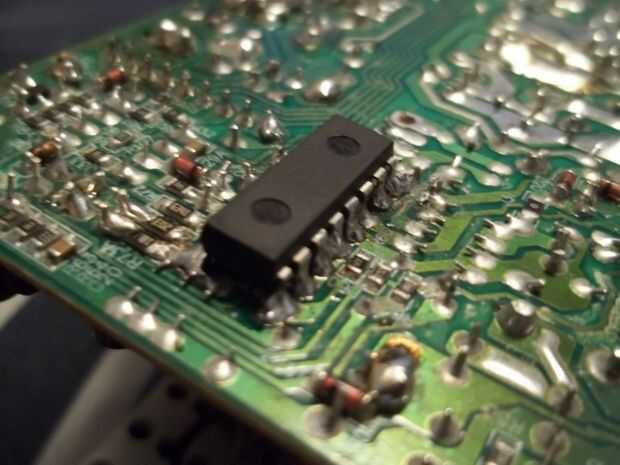

Decidí intentar soldar en el estilo de montaje en superficie, y este es el resultado.

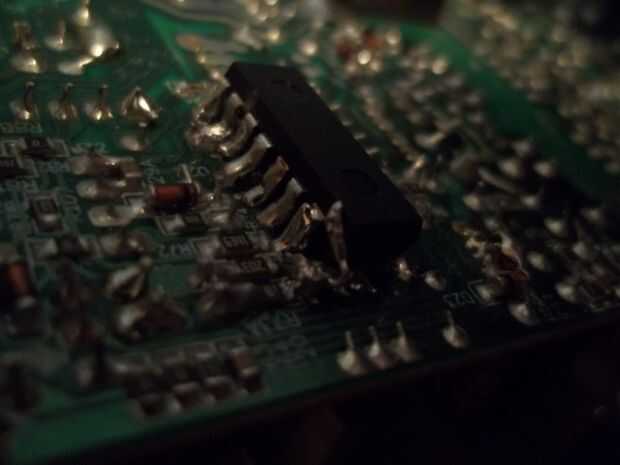

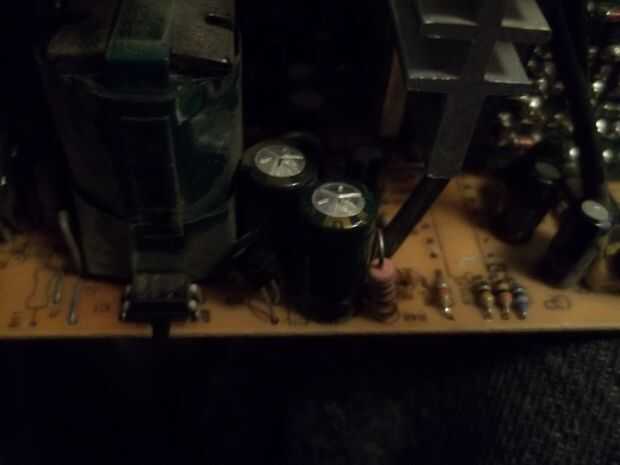

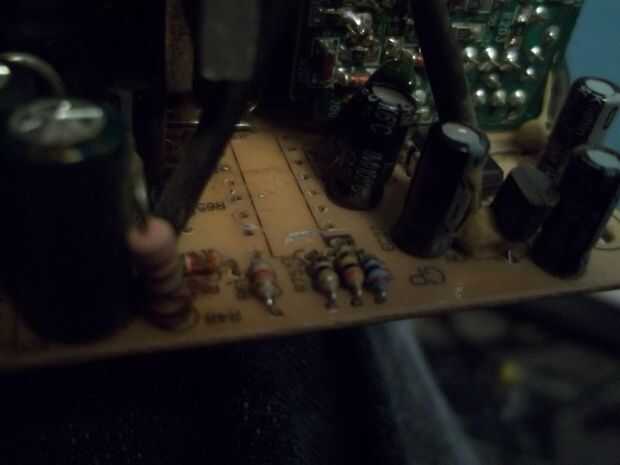

la PSU no lo he probado todavía porque 2 de las clavijas de puente mientras que estaba para soldar el chip en la placa, una vez consigo el puente fijo y encontrar nuevos condensadores (10v 1000 uF) le prueba el adaptador de red y post nuevamente por aqui con los resultados.
Esto es más de una prueba del proyecto concepto, tengo sin datos para probar que funciona, como no hago nunca, pero merece la pena un tiro cuando no tienes nada que perder. Yo también me atendió algo más que 145W para mi último proyecto.
