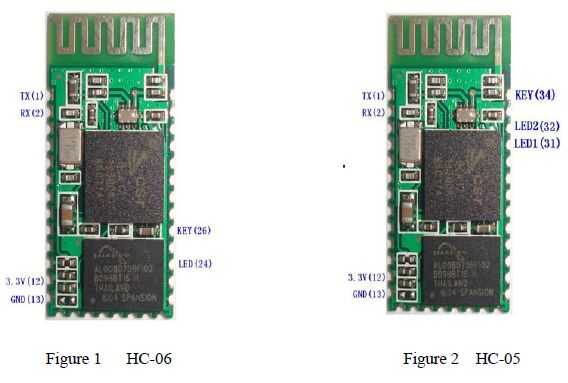

Paso 2: Pinout y entrar en el modo de
PERNOS: Los pernos encontrados la Junta de arranque son,
CLAVE: Este pin tiene que sacarse para entrar en el modo.
VCC: Rango indicado es de 3.6 a 6 voltios. Para estar más seguro, se debe conectar a 3,3 voltios.
GND: tierra.
RXD: Perno de la entrada Serial.
Pin de salida Serial TXD.
Estado: Puede o no puede conectarse ninguna aguja. Supuestamente las salidas el estado de la conexión Bluetooth. Este pin no será necesario.
Algunos de los tableros de arranque tienen EN pin o incluso despierta en vez de pasador. Ninguno de ellos parece estar conectado a las patas del módulo. Pero eso no importa porque no necesitamos de todos modos.
Una vez había identificado el módulo, ahora es el momento para entrar en el modo AT.
Para HC05: Conecte el pin Rx del módulo de Bluetooth al pin Tx del USB al convertidor TTL y el pin Tx del Bluetooth al pin Rx del convertidor. También Conecte su tierra pero no conectar aún el Vcc. Primero tendrás que corto el clave pin y la clave pin de Vcc. Conecte Vcc en el protoboard, o de cualquier otra manera. Después de todos los otros pines están conectados, conecte Vcc del módulo bt USB a Vcc TTL convertidor. Ahora parpadeará el led del módulo en el intervalo de 2 segundos. Eso significa que ha entrado en el modo AT. Si el led parpadea más rápido en el modo no fue introducido. Desconectar Vcc, controlar el circuito y vuelva a intentarlo. Si no te funciona entonces allí es una posibilidad de que el pasador del módulo no es realmente soldada a la llave de la viruta principal, es decir, el pin 34. Puede comprobar que con la ayuda del multímetro.
Si utiliza un arduino uno, luego conectar el pin Rx del módulo Bluetooth al pin 11 de Arduino Uno(supposedly same for arduino mega) y el pin de Tx de Bluetooth al pin 10 del Arduino. También conectar el pin clave de módulo al pin 9 del arduino y a tierra, pero no conectar aún el Vcc. Usted tiene que primero encienda el arduino y luego conecte Vcc al igual que en el caso de USB al convertidor TTL.
Para HC06: Sólo tiene que conectar el Rx del módulo Tx de conversor usb-ttl y Tx del módulo. Conecte a tierra y Vcc. El módulo está en modo de. ¿No ver uno el venir, derecho? : P resulta HC06 módulo configurado permanentemente para ser esclavo y es siempre en el modo si no con cualquier otro dispositivo. No hay ninguna confirmación led intermitente que está en el modo como HC05 tiene. Sólo encienda el módulo y pasar los comandos AT para modificar la configuración predeterminada.
Resumen de la conexión:
HC05 USB a TTL Arduino
VCC Vcc Vcc
Pin de Tx Rx 11
Pin de Tx Rx 10
GND Gnd Gnd
clave pin Vcc 9
HC06 USB a TTL
VCC Vcc
Rx Tx
Tx Rx
GND Gnd
