Paso 3: Hacer el circuito 555
En primer lugar, usted debe estar familiarizado con el funcionamiento del 555 IC y sus diferentes modos de operaciones. Si no, entonces buscar su parte de teoría y explorar el trabajo de este circuito.

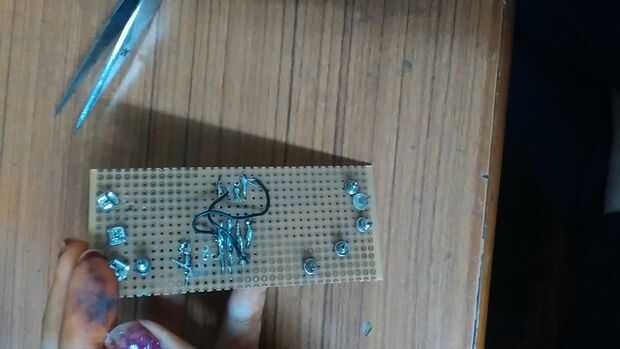

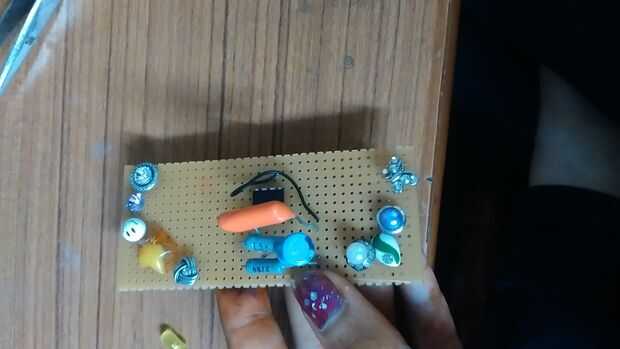

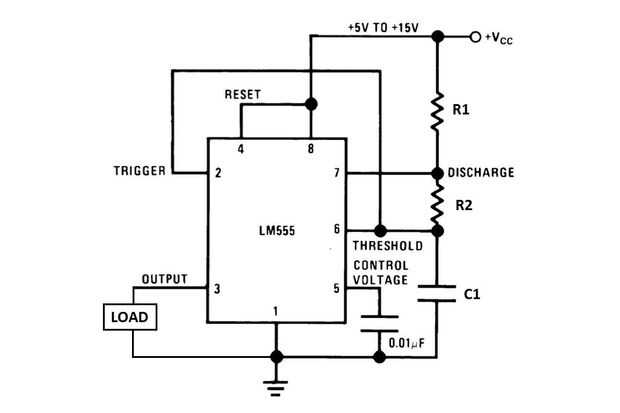

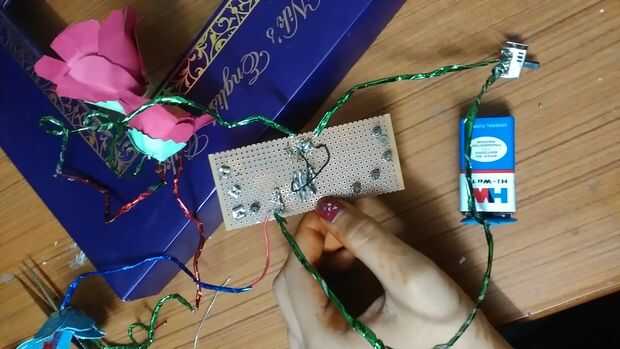

1. configurar el circuito 555 astable en el tablero del PWB (utilizando soldadura de alambre, componentes del circuito y soldar hierro como se muestra aquí). Es mejor hacer primero el circuito en protoboard, probarlo y luego en pcb cuando esté satisfecho con su trabajo.
2. desde que estoy usando la batería de 9v, por lo tanto en la salida (pin 3 del 555 IC) 2 x 2v leds y 1 x 1 vatios (4v) led se conectan en serie. Este 3 de led combinación es unidad de voltaje 9v cuando las funciones del circuito.

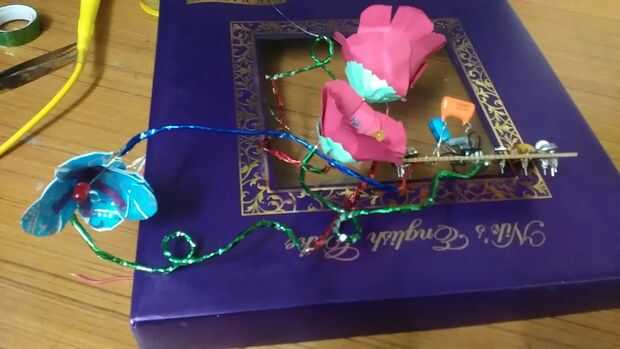

3. los 3 LED en sus respectivas flores está conectada en serie a través de las cintas de lentejuelas en sus 2 extremos respectivos de la soldadura.
4. para conectarlos, conectar + ve final de 1 led con pin 3 del 555 IC, entonces su fin - ve de 2 led + ve fin y luego 2 º led de la soldadura de la soldadura del extremo - ve a + ve final de 3 led seguido por soldadura - ve de 3 a pin 1 del 555 ic.

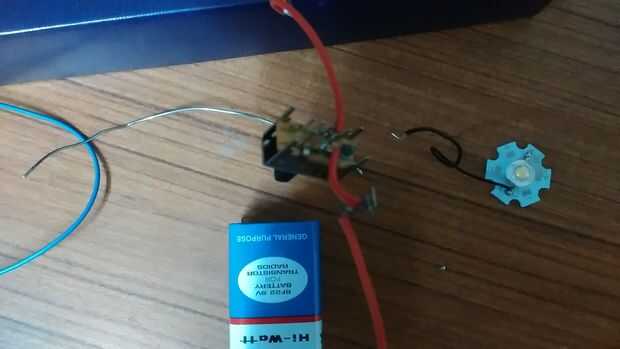

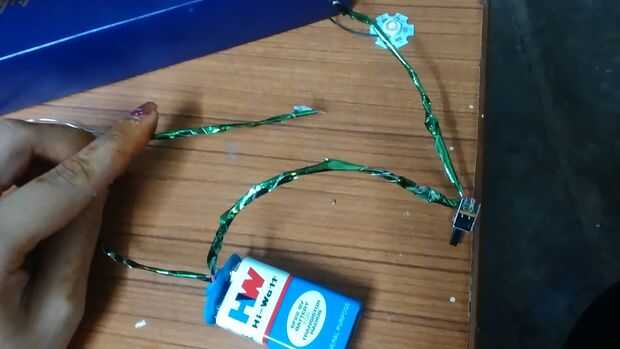

5. para el abastecimiento de la fuente al circuito, conectar el + ve final de batería de 9v con un extremo del slider cambiar y soldar otro cable con ese extremo del conmutador deslizante que hace que la conexión cuando el interruptor es un
en el estado (tenga cuidado aquí).
6. Conecte el - ve de la batería al pin 1 del 555 IC.
7. no se olvide de cubrir los extremos de la batería con cinta de brillo.

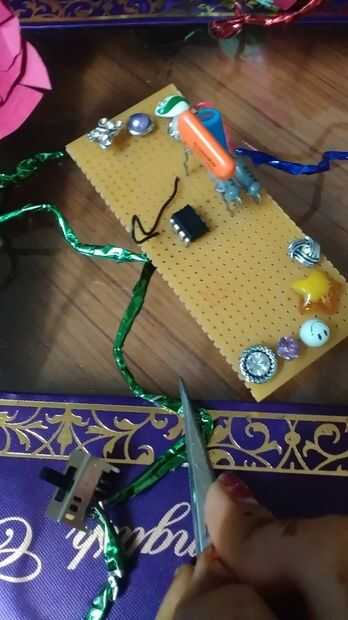

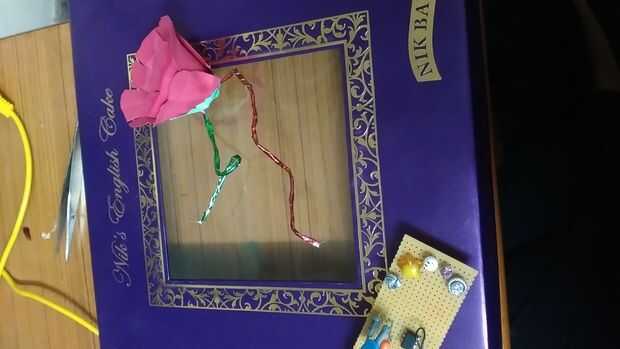

8. en el espacio izquierdo de tablero del PWB, coloque algunos tops de oído. (Decorar como quieras).
