Paso 2: Estructura física
Se empleó tubería PVC, puesto es un material rígido fuerte, incluso siendo ligero, resistente a los químicos, se corta y mide fácilmente, presenta estabilidad dimensional, resistencia ambiental y se emplea eficazmente para aislar y proteger cables eléctricos, debido a es un buen aislante eléctrico. Aunado a eso, es rentable y tiene un bajo coste de instalación.
Se hicieron cortes del tubo PVC hidráulico ced-40 de ¾" en las siguientes medidas:
- 6 tubos de 80 cm
- 3 tubos de 50 cm
- 1 tubo de 90 cm
- 2 tubos de 17 cm
- 1 tubo de 8 cm
- 2 tubos de 30 cm
- 2 tubos de 25 cm
- 1 tubo de 5,5 cm
- 2 tubos de 7,5 cm
- 1 tubo de 48 cm
- 2 tubos de 14 cm

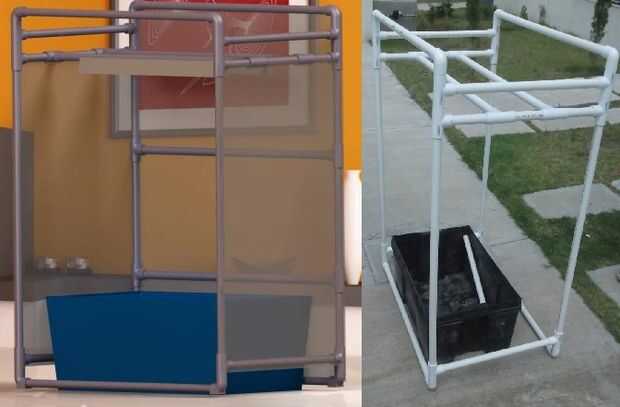

En la imagen se muestra del lado izquierdo una representación gráfica simulando el producto a realizar; a la derecha se encuentra la estructura física del producto ONUDI.
