Paso 5: Diseño y construcción de tarjeta PCB
En cuanto al circuito electrónico, tanto esquemático como de PCB, por tratarse de un proceso no industrial o en serie de producción, es enfocado a la replicabilidad. Se dirige a la utilización de piezas de relativa abundancia y fácil acceso del tipo SIL (único en línea) o DIL (doble en línea) con la tecnología de montaje TH (a través de la perforación).
Durante el proceso de conversión del diagrama esquemático del circuito al diseño PCB tiene virtualmente todas las suites de software de diseño electrónico EDA Electronic Design Automation se definen el tipo de empaquetado, encapsulado o distribución de los pines de acuerdo a las presentaciones físicas comerciales.
Se imprimió la capa del arte en blanco y negro, simboliza los rastrea y los cojines del circuito electrónico. Esta impresión se realizó en papel cuché, láser de necesariamente, pues el tóner se adhiere al papel y se transmitir a la placa virgen.

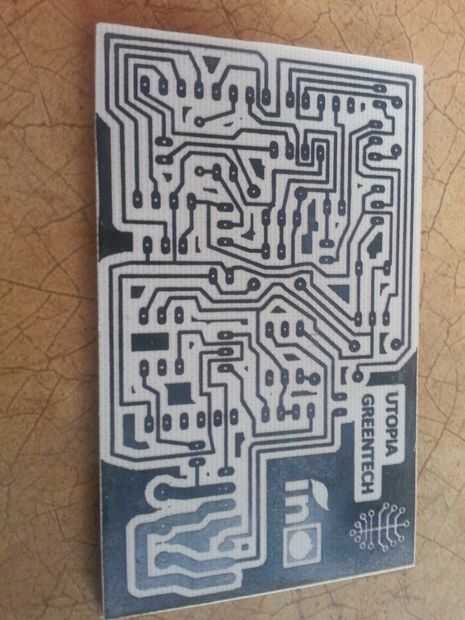

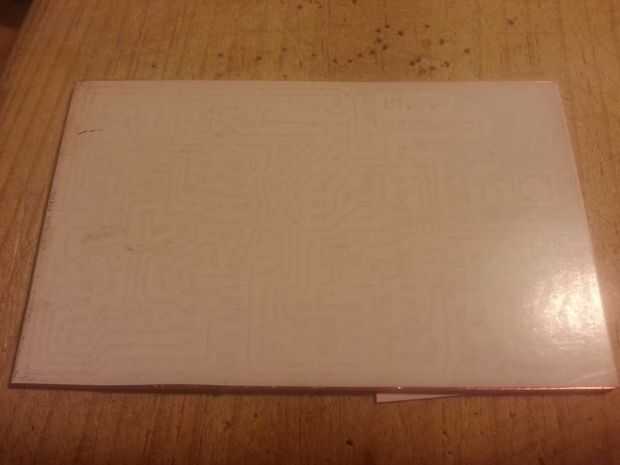

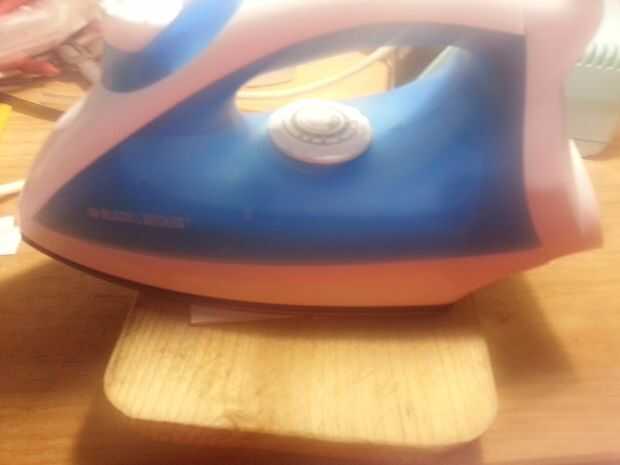

Se cortó la placa virgen a la medida. Se pulió la placa para el diseño impreso se montara sobre ella, sujetándolo con cinta adhesiva. Se planchó el papel por varios minutos hasta se transfirió el diseño del PCB.

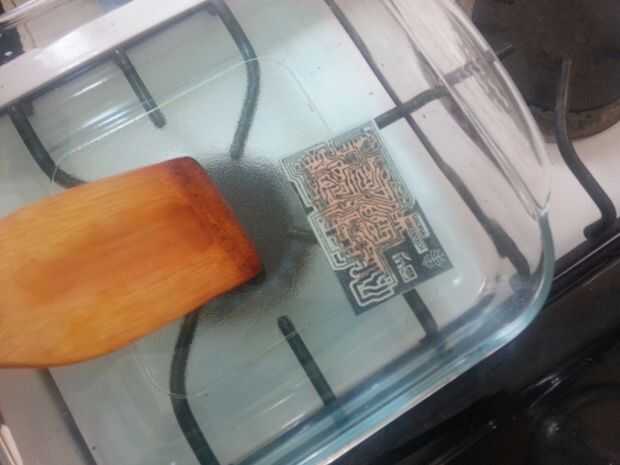

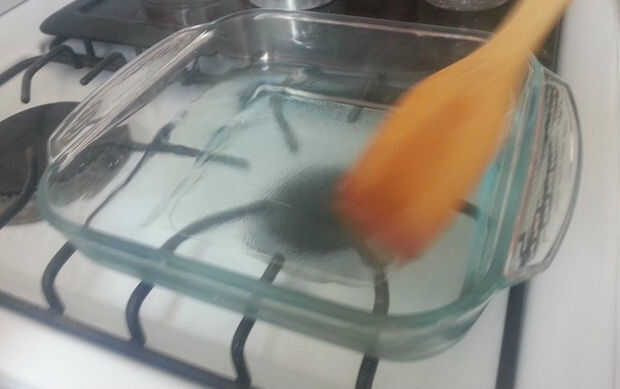

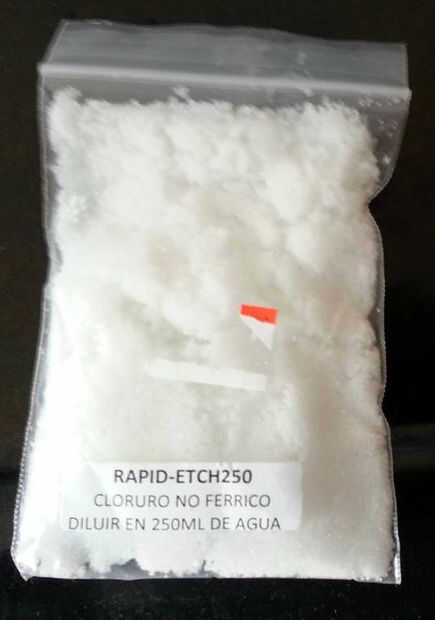

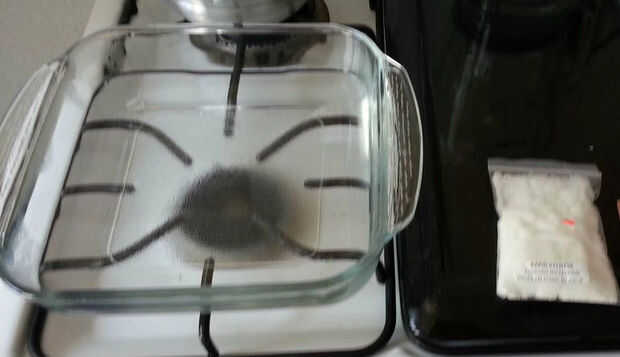

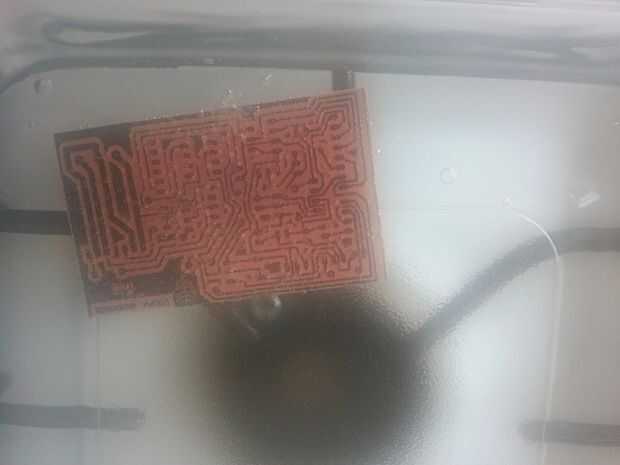

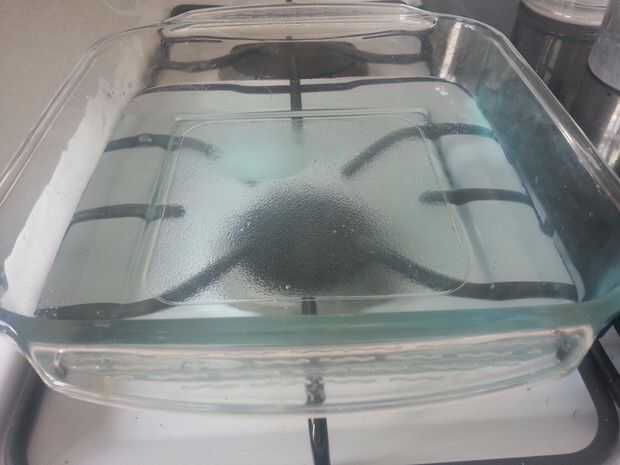

La fabricación ordinaria de esta PCB hace uso de un solvente metálico denominado comercialmente Cloruro no férrico contiene Hexa hidrato peroxi-disulfato di sódico en polvo, al combinarse con agua a una temperatura de 50 º C se disuelve y se activa. Eso a tomar por defecto es el uso de protección como guantes plásticos. Dado la solución resultante es de cierta temperatura, se vierta en un refractario de forma cuadrangular pueda albergar la tarjeta fenólica está siendo grabada.
Se prosiguió con el proceso de soldadura, se lleva a cabo después de la perforación en todos los lugares reservados para pines de los componentes o de alambres.
