En red Wi-Fi toque decorativo luces RGB (9 / 13 paso)

Paso 9: Preparar y soldar las conexiones

  1. Si su base de chispa tiene pins de cabecera, les cortar el con tijeras para alambre.
  2. Solde un resistor de 10MOhm entre D3 y D4 de la base de la chispa.
  3. Corte el cable de alimentación al cargador de teléfono celular. Confirmar con un multímetro cual cable es de 5V y que es tierra. No confíe en la codificación de color de los cables; He encontrado que algunos cargadores fueron que se invirtieron los colores de lo que esperaba.
  4. 5V y Gnd del cargador de teléfono celular a los pines adecuados en el núcleo de la chispa de la soldadura
  5. 4 cables a los pines D2, D3, 5V y Gnd de la alimentación a través del orificio de la base de la soldadura. He utilizado parte de un viejo cable plano de disquetera pero funcionan los 4 cables.
  6. En la parte superior de la base, soldar el cable de conexión de D3 a los 4 cables que componen el sensor de tacto en tu sombra. La soldadura de los 5V y cables de tierra a su Neopixel 5V y GND. soldadura D2 a Neopixel datos en.

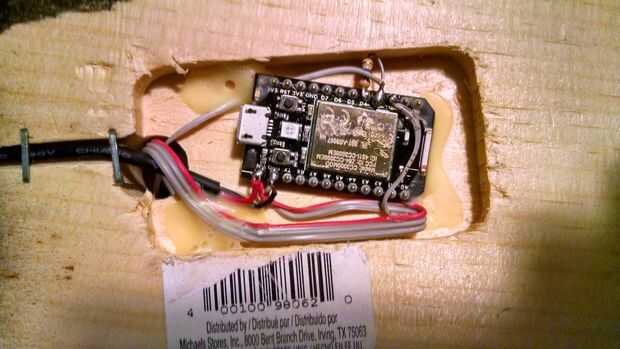

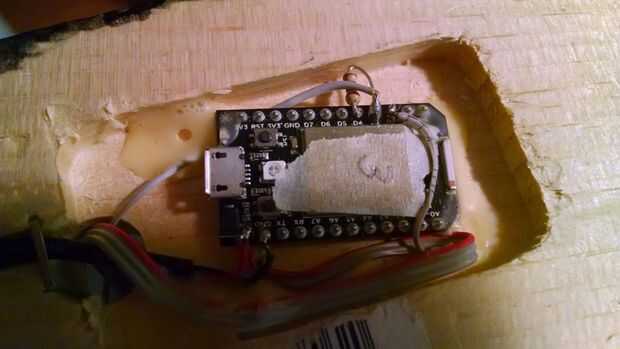

La imagen muestra la chispa código pegado en el hueco de la base. No pegue nada todavía, aunque. Vamos a probar y asegúrese de que todo está trabajando primero.
