Paso 9: Diseño del objeto

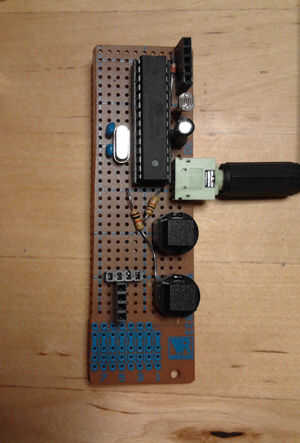

Empiezas con un PCB.
Añadir el ATmega328 y soldar los cables necesarios para GND y el voltaje. (Puede Agregar un resonador).
Agregar las tapas si te gusta la tierra y el voltaje en.

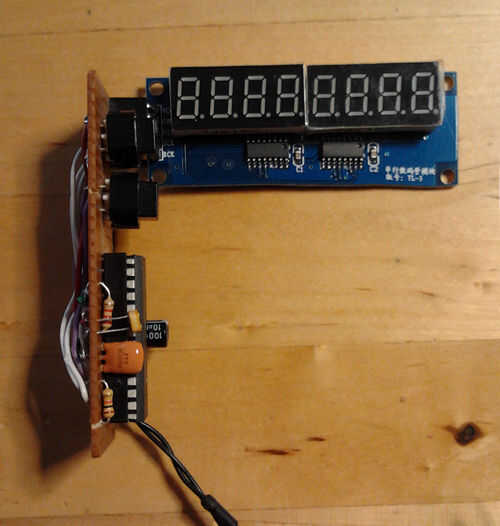

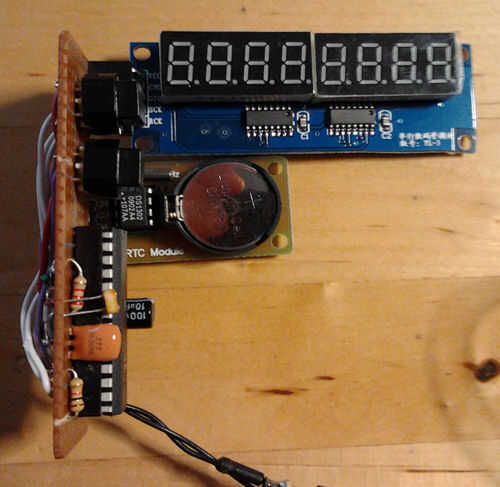

He añadido las partes para la conexión de la pantalla y el módulo de temporizador. (Para el ds1307 y el ds1302 de conexión de las patillas es diferente).
Puede agrega y conecta los dos pulsadores. (Tire PIN y botón de conectar con una resistencia de 1K).
Puede agrega y conecta el LDR. (GND - Resistor LDR - PIN - 2K - V)

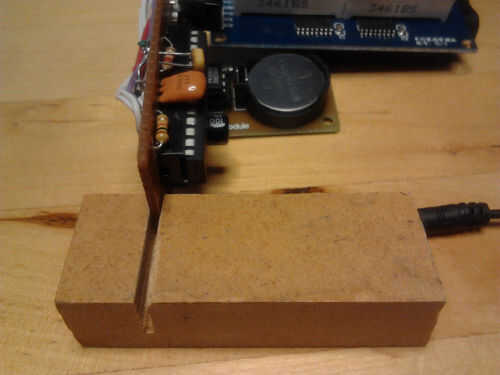

Pie vertical 1.
Para esto primero utilicé una pieza de MDF o madera. Es fácil poner el PCB en la línea Sierra en la madera. En vez de madera también se puede hacer un "pie" con un pedazo de metal.

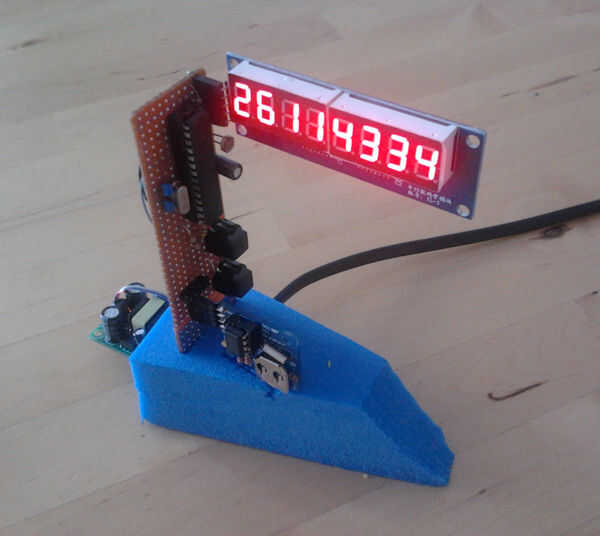

2 posición vertical de pie.

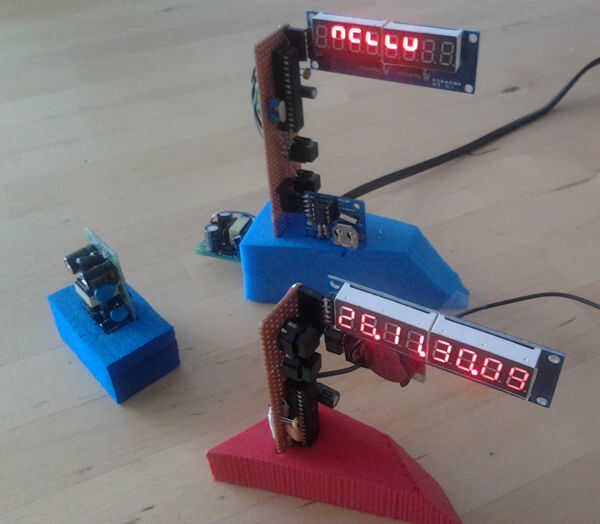

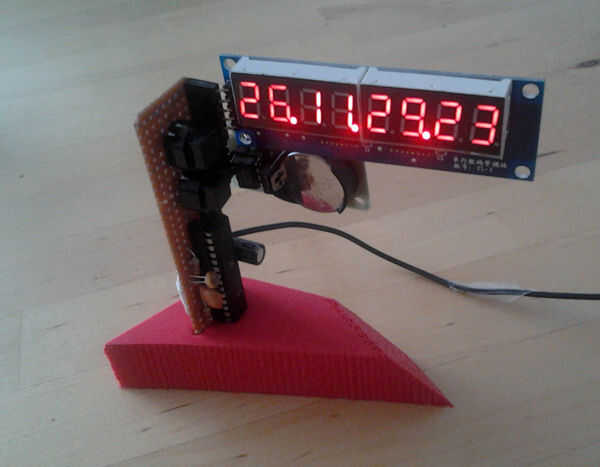

Con piezas de colores de poliéster (o lo que es exactamente) se consigue un efecto más emocionante (creo). Fácilmente puede pegarse el PCB en él con un cuchillo. Pensé que sería caída, pero la configuración permanecen estables.
Por supuesto, usted debe experimentar con su propia base modificado para requisitos particulares!
Adaptador
¿Es la parte del adaptador de componentes electrónicos o parte del diseño? ¿Mostrar u ocultar el adaptador?
