Paso 1: Prueba de configuración

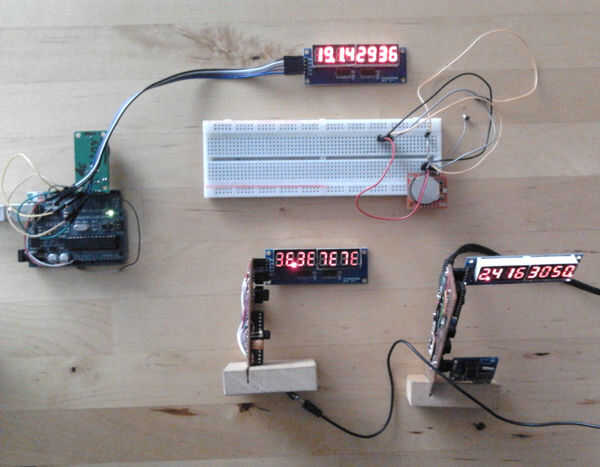

Prueba se hace como cerca de Arduino como sea posible con los módulos conectado a Arduino, o usando un protoboard. Aunque yo conozco este y escribir aquí, otra vez fui muy rápido haciendo el PCB e insertar las fichas. Así que descubrir un defecto o añadir a las posibilidades que he tenido que cambiar las fichas una y otra vez. Mi Consejo (yo) es poner a prueba ya con el Arduino y protoboard!

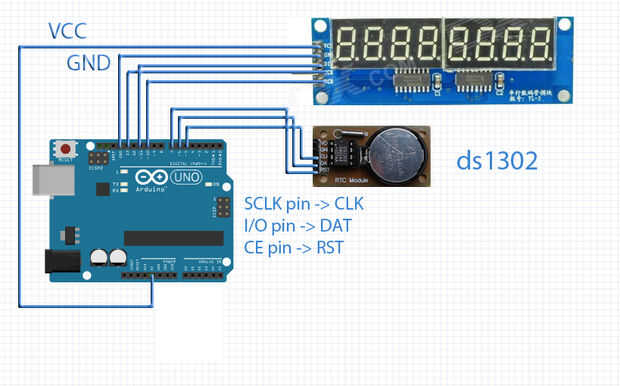

En la foto ver las conexiones básicas, para los módulos de dos temporizador.
Más adelante hay dos empujar botones añadido conectado a los pines 8 y 9. Y si te gusta luego amortiguar un LDR está conectado (apareado con una resistencia) al PIN 14 (A0). Estas conexiones básicas (por supuesto) son las mismas para el PWB en pasos posteriores de este instructable.

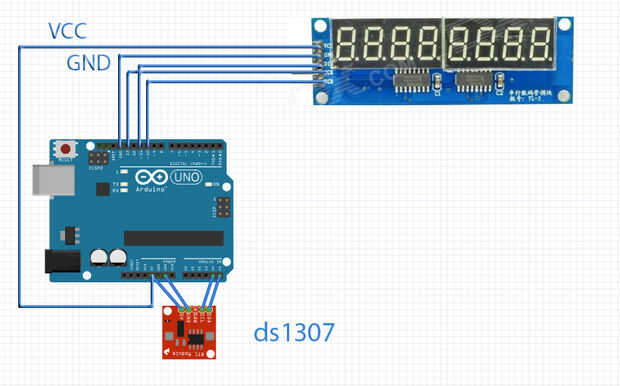

Ya tengo dos dispositivos de tiempo, uno con un ds1302 y otro con un ds1307, las conexiones con el módulo de temporizador pueden ser diferente. También hay dos scripts en el repositorio, dependiendo de su módulo de tiempo, porque utiliza de ds1307 I2C y ds1302 utiliza una conexión de 3 hilos.
