Paso 3: Elegir una resistencia para el LED
Este proyecto utiliza 3 baterías de x AA para alimentar los LEDs. Como que están conectados en serie dentro de la batería, el voltaje termina en 4.5v (cada batería siendo nominal 1, 5V). Esto es demasiado alto para el la mayoría hacer frente a y probablemente ellos quemar después de un corto tiempo si tuviéramos que conectar directamente a la batería.
Así que, qué tenemos que hacer es bajar el voltaje de modo que esté dentro del rango de voltaje seguro de los LEDs. Para ello que vamos a utilizar un resistor en serie con cada LED. El valor de la resistencia depende del tipo de LED, pero por lo general, utilizando un 4.5v paquete de energía, los valores son los siguientes:
¿Quiere saber cómo terminé en estos valores? Bueno, el tema es realmente un poco complejo si eres nuevo, así que voy a intentar explicar lo más claramente posible. Saltar al siguiente paso si ya lo sabes, o son felices con los valores señalados.
Así que, ¿por qué ¿añadiendo una resistencia ayuda a detener el LED de freír? Bien, agregar un resistor detiene el poder de fluir a través del LED es tan fácil. Esto significa que las caídas de voltaje. Cuánto cae depende de la cantidad de energía el LED utiliza - el poder más el LED utiliza, cuanto más baja la tensión va.
La fórmula de trabajo, que esto es:
Por supuesto sólo podemos utilizar una calculadora. Pero eso es aburrido. Vamos a aprender cómo hacerlo manualmente en lugar de otro así que tenemos un entendimiento sobre lo que está sucediendo.
Básicamente, R está parado para el valor de la resistencia (que estamos trabajando hacia fuera), Vs es la tensión de fuente (4.5v en nuestro caso), y VL es el voltaje del LED. Por último, está parado para el consumo de energía del LED (corriente).
Así, supongamos que tenemos un LED que tiene una potencia de 2, 5V y consume una corriente de 20 mA (mA significa miliamperios y debe convertirse a llano viejo amperios (A) moviendo el decimales tres lugares a la izquierda).
Así que sustituimos Vs con 4.5, VL con 2.5 y con.02
Para aquellos de ustedes que no les gusta las ecuaciones:
4.5-2.5 = 2
÷ 2.02 = 100

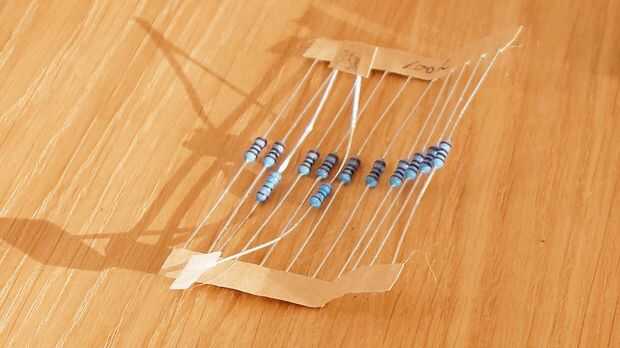

Así que necesitamos una resistencia nominal de 100ohms. ¡ Simple!
Por lo tanto, con esto puede trabajar precisamente qué valor de resistencia que necesita, dependiendo de la clasificación de voltaje y mA de su LED, lo que debe aparecer por la tienda. Si no, sólo asume el LED utiliza 20mA y use esta tabla para saber el voltaje:
- ROJO---1.8V
- AMARILLO---2.1V
- VERDE---2.1V
- AZUL---3, 4V
- BLANCO---3, 4V
- BLANCO CÁLIDO---3, 4V
