Paso 3: Construcción - adición de componentes

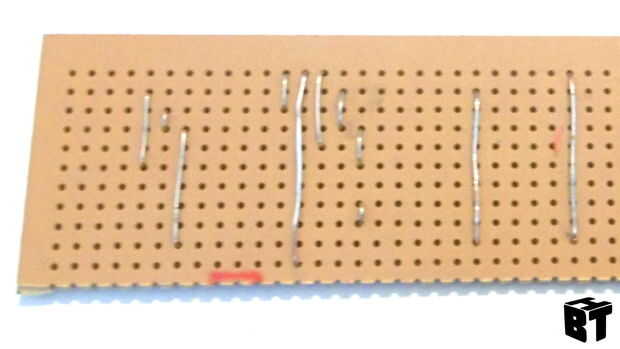

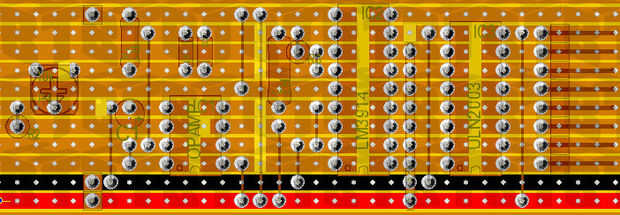

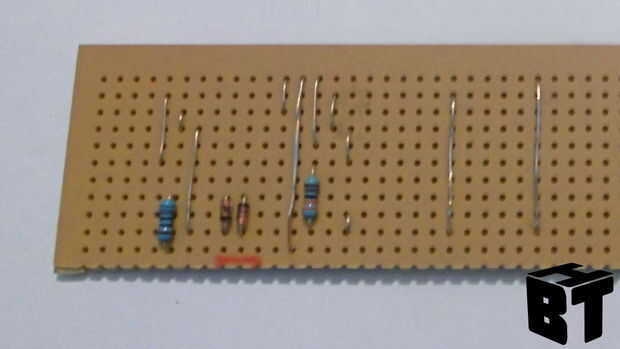

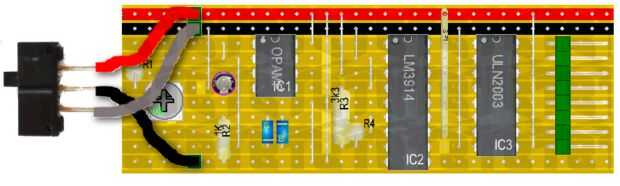

Utilizando el esquema Inicio agregar componentes a la placa de circuito. Empezar con las partes más bajas del perfil primero como enlaces de cable y diodos Zener. Observe que los diodos Zener son polarizado (necesidad de ir en una dirección específica). Cuando inserte las piezas voltee la placa y soldarlos en el lugar. Si pones todas las partes de una vez algunos caerán cuando dan la vuelta así construir el circuito de.
Lista de piezas
D1 Diodo Zener 1N4148
D2 1N4148 diodo Zener
R1 10k
R2 1k
R4 2k 2
R3 3k 3
P1 Trimmer 10k
IC3 ULN2003
IC2 LM3914
IC1 OPAMP
ADVERTENCIAS

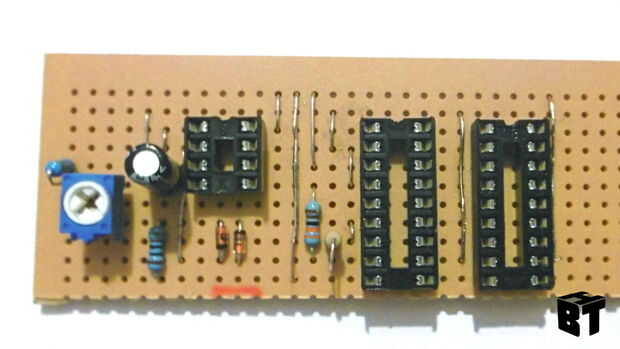

El Zener diodos y el condensador deben ir en la orientación correcta o el circuito no funcionará. El condensador está marcado con una marca blanca de la tira o - . Los diodos Zener tienen una marca de pintura negra. La IC tiene una muesca en un extremo y esta muesca debe estar en la parte superior de cada chip. La brecha entre cada pista en el lado de cobre de la placa de circuito es muy estrecha y es bastante fácil de puente accidentalmente a través. En las fotos he utilizado zócalos IC, por lo que puedo sacar las fichas para usarlos en otros proyectos. Esto es opcional pero para unos pocos centavos vale la pena el gasto ya que es fácil dañar un IC si usted intenta y desoldarlo.
